Espressif Systems ESP8684-MINI小型Wi-Fi &蓝牙 5模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-22

摘要： Espressif Systems ESP8684- mini Small 2.4GHz Wi-Fi 和BLUETOOTH 5模块是基于带有RISC-V单核微处理器的ESP8684系列soc构建的。

Espressif Systems ESP8684- mini Small 2.4GHz Wi-Fi 和BLUETOOTH 5模块是基于带有RISC-V单核微处理器的ESP8684系列soc构建的。ESP8684-MINI提供板载PCB天线或外接天线连接器。这些设备提供了一组丰富的外围设备，非常适合智能家居、工业自动化、医疗保健和消费电子产品。这些外设包括UART, I(2)C, LED PWM控制器，通用DMA控制器，温度传感器和SAR ADC。它还包括SPI、Dual SPI和Quad SPI接口。

Espressif Systems ESP8684-MINI Small 2.4GHz Wi-Fi和蓝牙5模块有三种版本，集成了ESP8684H1、ESP8684H2和ESP8684H4芯片。

特性

CPU和片上存储器

嵌入式ESP8684H1、ESP8684H2或ESP8684H4, 32位RISC-V单核处理器，最高120MHz
576 kb罗
272KB SRAM(缓存16KB)
SiP闪光
通过缓存加速对闪存的访问
支持flash在线编程(ICP)

无线网络

IEEE 802.11 b / g / n-compliant
2.4GHz频段支持20MHz带宽
1T1R模式，数据速率高达72.2Mbps
无线多媒体个子)
Tx / rx a-mpdu, Tx / rx a-msdu
立即块消
碎片,碎片整理
传输机会(TXOP)
自动信标监控(硬件TSF)
3 ×虚拟Wi-Fi接口
同时支持站模式、softtap模式、站+ softtap模式和混杂模式下的基础设施BSS
天线的多样性
支持外接功率放大器

蓝牙

蓝牙LE:蓝牙5
高功率模式20dBm
125kbps, 500kbps, 1Mbps, 2Mbps速度
广告扩展
多个广告集
信道选择算法#2
Wi-Fi和蓝牙内部共存机制，共享同一天线

外围设备

GPIO。SPI、UART、I(2)C、LED PWM控制器、通用DMA控制器、温度传感器、SAR A ADC

模块上的集成组件

40 mhz晶体振荡器

天线的选择

板载PCB天线(ESP8684-MINI-1)

操作条件

3.0V ~ 3.6V工作电压/电源
—40℃~ 105℃工作环境温度

应用程序

智能家居

灯光控制
聪明的按钮
智能插座
室内定位

工业自动化

工业机器人
工业现场总线

消费电子产品

Smartwatch和手镯
过多的(OTT)设备
记录器玩具和接近感应玩具

卫生保健

健康状况监控器
婴儿监视器

智能农业

智能温室
智能灌溉
农业机器人

零售和餐饮

POS机
服务机器人

通用低功率物联网传感器集线器
通用低功率物联网数据记录器

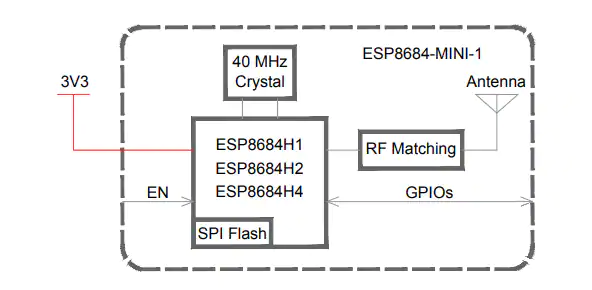

框图
