NEXPERIA SIM卡接口级转换器 NXT4556

Nexperia NXT4556 SIM卡接口级转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-22

摘要： Nexperia NXT4556 SIM卡接口电平转换器设计用于将SIM卡与单个低压主机端接口连接。

Nexperia NXT4556 SIM卡接口电平转换器设计用于将SIM卡与单个低压主机端接口连接。NXT4556具有三级转换器的功能，用于转换SIM卡和主机微控制器之间的数据、RST和CLK信号。设备支持b类和c类SIM卡。根据ISO-7816-3, V(CC_SIM)下电在SIM卡引脚上启动一个关机序列。NXT4556 Translator兼容所有ETSI、IMT-2000和ISO-7816 SIM/智能卡接口要求。

特性

支持电源电压1.62V ~ 3.3V的SIM卡和eSIM
主机微控制器工作电压范围为1.08V至1.98V
自动水平转换I/O, RST和CLK之间的SIM卡和主机端接口电容隔离
根据ISO-7816-3集成SIM卡信号的关闭功能
高V(dis(UVLO_AC))开关电平，安排V(CC_SIM)下电时快速关机
集成上拉电阻;不需要外部电阻
集成EMI滤波器抑制数字I/ o的更高谐波
低电流关机模式小于1μA

支持时钟速度超过5MHz时钟
无铅，符合RoHS (Restriction of Hazardous Substances)限制有害物质(Restriction of Hazardous Substances)规定，不含卤素和锑(符合墨绿色规定)
ESD保护:

HBM ANSI/ESDA/JEDEC JS-001超过2kV
CDM ANSI/ESDA/JEDEC JS-002超过1kV
IEC61000-4-2四级，所有SIM卡侧引脚的触点和空气放电均超过8kV和15kV

可用9针晶圆级芯片级封装(WLCSP);9疙瘩;1.06mm x 1.06mm x 0.43mm机身;0.35毫米的间距

应用程序

NXT4556可以与一系列SIM卡附属设备一起使用，包括:

移动电话和个人电话
无线调制解调器
SIM卡终端

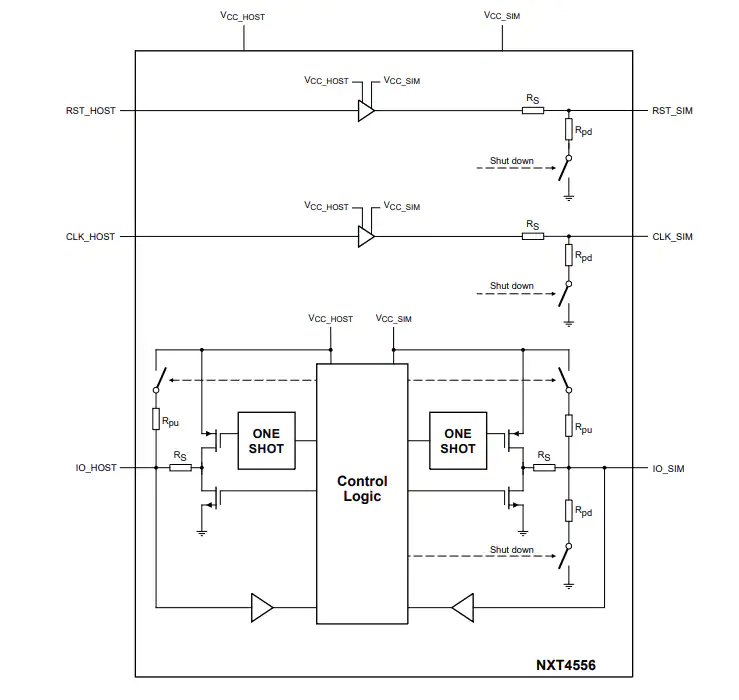

框图
