摘要: NXP Semiconductors UJA1169AF3-EVB评估板是UJA1169A CAN系统基础芯片(SBC)的演示和开发平台。
NXP Semiconductors UJA1169AF3-EVB评估板是UJA1169A CAN系统基础芯片(SBC)的演示和开发平台。UJA1169A sbc包含ISO 11898-2:2016和SAE J2284-1到SAE J2284-5兼容的HS-CAN收发器。该设备具有高达5Mbit/s的CAN FD和集成的5V或3.3V, 250mA电源。UJA1169A sbc还具有看门狗和串行外围接口(SPI)。sbc可以在极低电流的待机和休眠模式下运行,具有总线和本地唤醒能力。睡眠模式下微控制器电源被关闭。

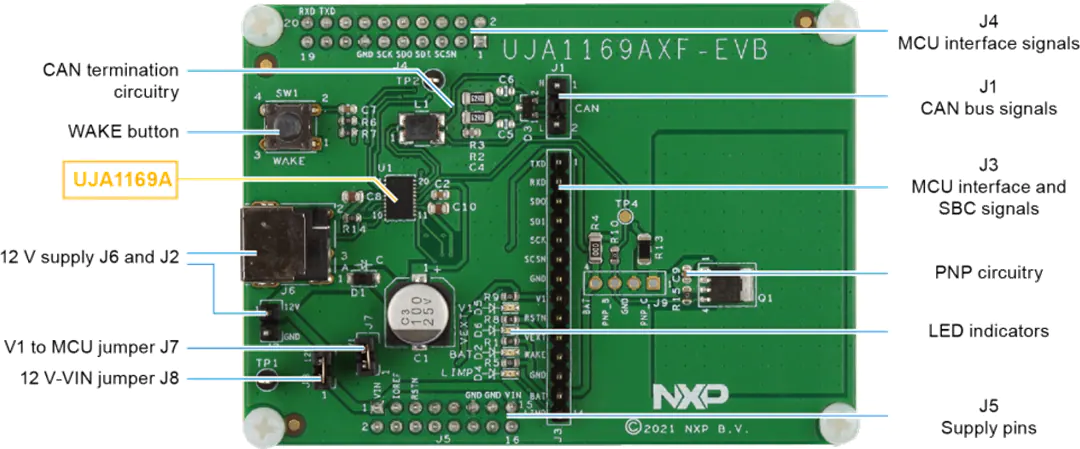

NXP Semiconductors UJA1169AF-EVB评估板包括目标设备的UJA1169ATK/F/3变种以及支持基本UJA1169A功能所需的组件。评估板包含反向极性保护电池供应的电路,用于BAT, V1, V2/VEXT和LIMP信号的状态led,用于热管理的外部PNP晶体管,本地唤醒和CAN总线终端。评估板还设有几个标题行(2.54mm间距),用于连接MCU接口和应用程序信号。底部的标头与Arduino Uno标头顺序兼容,允许板直接连接到各种NXP MCU评估板。
设计用于方便UJA1169ATK/F/3 SBC在各种微控制器IO接口环境中的测试和评估
支持Arduino与微控制器板连接
提供几个报头行(2.54 mm间距),用于连接MCU接口和应用程序信号
包括支持基本UJA1169A功能所需的组件
必须连接12V的外部电源给单板上电
58.1mm x 81.1mm PCB
用户手册
原理图
