NXP Semiconductors PCA8561AHN-ARD LCD驱动Arduino Shield的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-27

摘要： NXP Semiconductors pca851ahn - ard LCD驱动Arduino Shield是PCA8561 18 × 4 LCD段驱动的演示和开发平台。

NXP Semiconductors pca851ahn - ard LCD驱动Arduino Shield是PCA8561 18 × 4 LCD段驱动的演示和开发平台。PCA8561是一款超低功耗LCD段驱动，具有4个背板和18个段驱动输出。PCA8561支持I(2)C接口和SPI-bus接口。该设备集成了内部振荡器、偏置产生、指令解码和显示控制器。PCA8561是AEC-Q100二级认证，适用于汽车应用。

NXP Semiconductors PCA8561AHN-ARD LCD Driver Arduino Shield作为子板，可以通过Arduino端口连接到与Arduino兼容的开发板，以演示PCA8561的特性。PCA8561AHN-ARD Shield通过Arduino连接器与主机设备通过快速模式I(2) c总线进行通信。除了I(2) c总线，还有三条额外的数字线允许开发板通过相同的Arduino端口控制设备。PCA8561AHN-ARD Shield也通过Arduino连接器供电。

PCA8561AHN-ARD Arduino Shield设计用于与i.m mx RT1050 EVK评估套件(MIMXRT1050-EVKB)、LPCXpresso55S69开发板(LPC55S69-EVK)或i.m mx 8M迷你评估套件(8MMINILPD4-EVKB)一起工作。如果使用了i.MX 8M Mini Evaluation Kit，还需要Arduino Interposer Board (IMX8MMINI-IARD)。

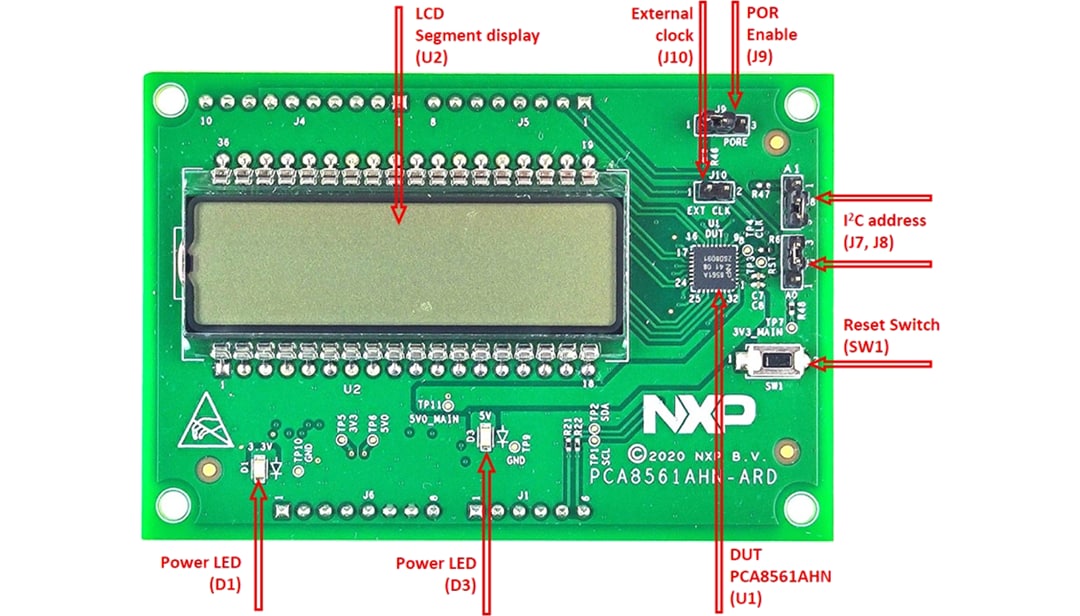

特性

预装PCA8561 18 × 4液晶段驱动程序
配备Arduino Uno R3连接器，与Arduino兼容的设备直接连接
车载复位开关
电源和状态led
I(2)C地址的机载跳线

完全兼容i.MX RT1050 EVK评估套件，包括GUI (Windows 10)
完全兼容LPCXpresso55S69开发板，包括GUI (Windows 10)
兼容i.MX 8M Mini Evaluation Kit，包括GUI (Windows 10)

必需的设备

i.m mx RT1050 EVK评估套件(MIMXRT1050-EVKB)， LPCXpresso55S69开发板(LPC55S69-EVK)，或i.m mx 8M迷你评估套件(8MMINILPD4-EVKB)和Arduino Interposer板(IMX8MMINI-IARD)
USB电缆
装有微软视窗的个人电脑，并备有USB接口
