摘要： 高电压模拟多路复用器8:1(单端)和4:1(差分)配置。

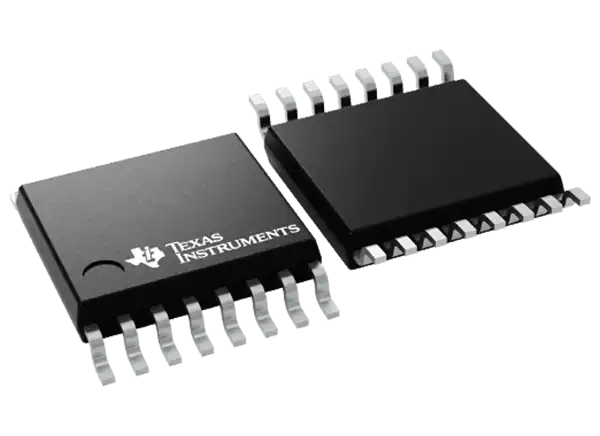

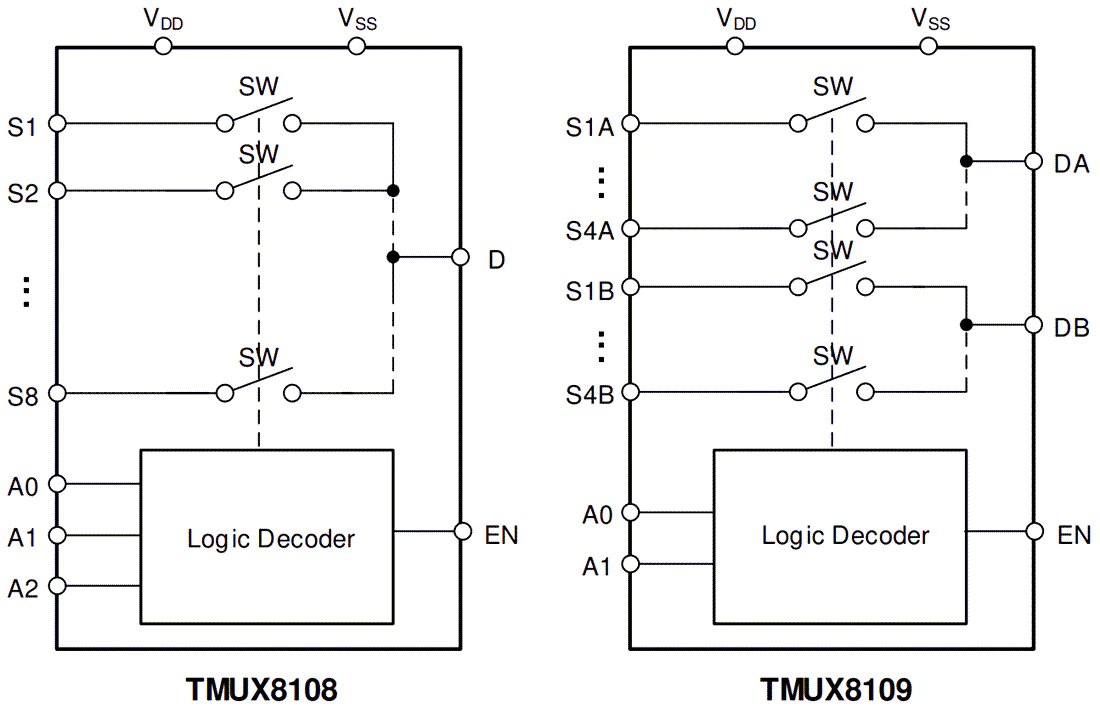

德州仪器TMUX8108/TMUX8109多路复用器是现代高电压模拟多路复用器，采用8:1(单端)和4:1(差分)配置。该设备在双电源、单电源或非对称电源下工作良好，最大供电电压可达100V。TMUX810x器件在整个电源电压范围内提供一致的模拟参数性能。TMUX8108和TMUX8109在源(Sx)和漏(Dx)引脚上支持双向模拟和数字信号。
所有逻辑输入均支持1.8V、3.3V、5V的逻辑电平，并可连接至最高48V，允许系统对控制信号电压的灵活性。故障安全逻辑电路允许逻辑引脚上的电压在供电引脚之前被应用，保护设备免受潜在的损坏。
德州仪器TMUX8108/TMUX8109提供闭锁免疫功能，防止器件内寄生结构之间的不良大电流事件。闭锁状态通常持续到电源轨道被关闭，并可能导致设备故障。闭锁免疫功能允许该系列多路复用器在恶劣的环境中使用。
高供电电压
±10V至±50V双电源
10V至100V单电源
非对称双电源操作
电源电压的一致参数
封闭的免疫
-110分贝低串扰
40pA低输入泄漏
0.5欧姆低电阻平整度
不需要额外的逻辑导轨(V(L))
1.8 v逻辑能力
故障保护逻辑高达48V独立于电源
逻辑引脚上集成下拉电阻
双向信号通路
闭合开关
-40°C至125°C宽工作温度T(A)
行业标准TSSOP和更小的WQFN包
高压双向开关
模拟和数字多路复用和解复用
半导体测试设备
液晶测试设备
电池测试设备
数据采集系统(DAQ)
数字万用表(DMM)
工厂自动化与控制
可编程逻辑控制器
模拟输入模块
