Cosel AEA800F 800W医用交直流电源的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-06

摘要： 800W医用交直流电源

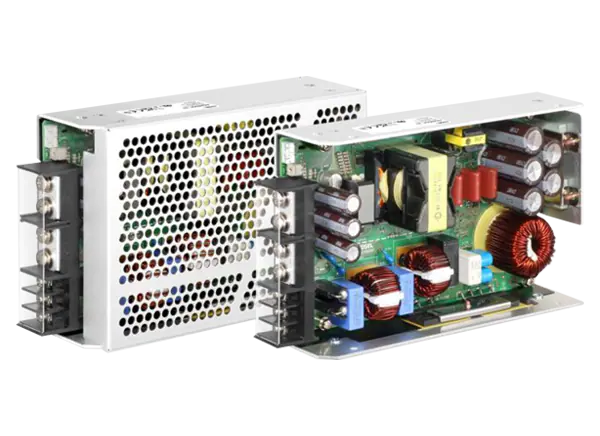

Cosel AEA800F 800W医用交直流电源提供300%峰值功率，最长1000ms，具有自由空气对流冷却。AEA800F电源设计用于要求高安全水平的应用，根据工业应用的EN62477-1 (OVC III)标准认证，并根据ANSI/AAMI ES60601-1和EN60601-1第三版的医疗应用批准。AEA800F适用于浮体(BF)应用，符合2MOPP (IN/OUT)和1MOPP (OUT/FG)安全要求。AEA800F布局为自由空气对流优化，使其非常适合在低噪声环境下运行的设备中使用。

AEA800F交直流电源具有4000V(AC)输入输出隔离，2000V(AC)对地输入(FG)， 1500V(AC)对地输出(FG)的特点。三种输出电压可选:24V, 36V和48V，各自的额定电流为34A, 22.7A和17A。当输入电压范围为85V(AC)到264V(AC)时，输出电压可以使用内置的电位器进行调整。该设备还包括内置的涌流、过流、过压保护电路和热保护。

特性

高功率和峰值功率
效率高，典型94%
尺寸为50毫米x 127毫米x 203.2毫米(WxHxD)
对流/强制空气冷却
用于医疗电气设备(ANSI/AAMI ES60601, EN60601-1 3，
IEC60601-1-2第四版)。
适用于BF应用(输出- fg: 1MOPP，输入-输出:2MOPP)

OVC III(根据EN62477-1)
符合SEMI F47
配AUX1 (12V, 1A)， AUX2 (5V, 1A)(可选)
UL508(可选)
5年保修
符合RoHS、REACH、Low Voltage指令

应用程序

机器人和机器人
输液泵
通风
致动器

过程控制
无线电及传输设备
紧急的信号

规范

输入

效率94.5%至95.0%
0.95典型功率因数
92%的效率
0.98典型功率因数
电压范围85V(AC) ~ 264V(AC)
50/60Hz频率
最大漏电流0.3mA
在100 v (AC)
在230V(AC)2.9A典型电流

电路法切换频率

65kHz有源滤波器
70kHz到200kHz LLC谐振转换器

温度范围

-20°C至+70°C工作
-20°C至+75°C存储

高度

最大作业高度5000米(16500英尺)
9000米(30000英尺)的最大存储空间

输出

在0到+50°C时，最大值为150mVp-p或250mVp-p
230mVp-p至500mVp-p在-20°C至0的最大值
在0到+50°C时，最大值为120mVp-p或200mVp-p
200mVp-p至350mVp-p在-20°C至0的最大值
24V, 36V, 48V选项
96mV至192mV最大线路调节
150mV至300mV最大负载调节
涟漪
纹波噪音
240mV至480mV最高温度调节在0至+50°C
96 mv最大漂移
750 ms典型的启动
20个典型女士停顿

相对湿度20% ~ 90%，不凝结
