Linx Technologies ANT‐W63-FPC Wi-Fi 6/6E天线的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-23

摘要： 用于Wi-Fi 6和Wi-Fi 6E应用的胶粘柔性印刷电路(FPC)天线。

Linx Technologies ANT‐W63-FPC Wi-Fi 6/6E天线是粘性柔性印刷电路(FPC)天线，适用于2.4GHz、5GHz和6GHz频段的Wi-Fi 6和Wi-Fi 6E应用。ANT‐W63-FPC天线提供了一个地平面独立偶极子内部/嵌入式天线解决方案。灵活性和粘合背衬使ANT-W63-FPC-SH系列易于安装在射频透明塑料外壳中，实现了环境密封和防止天线损坏。

Linx Technologies ANT‐W63-FPC Wi-Fi 6/6E天线有三种尺寸

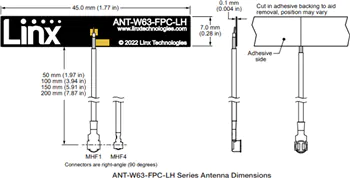

ANT-W63-FPC-LH尺寸为45mm x 7mm

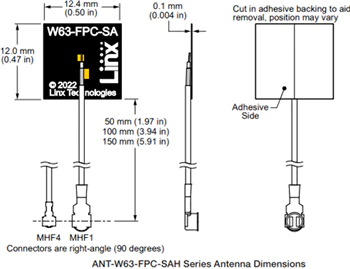

ANT-W63-FPC-SAH尺寸为12mm x 12mm

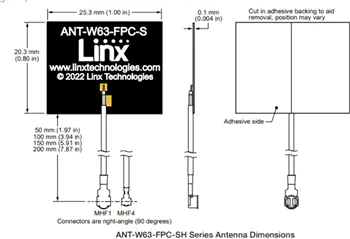

ANT-W63-FPC-SH尺寸为25mm x 20mm

ANT‐W63-FPC天线通过端接在MHF1/U中的同轴电缆连接到无线电。fl型插头(母插座)或MHF4插头(母插座)连接器。每种型号都有50mm, 100mm, 150mm，或200mm电缆。

特性

地平面独立偶极子天线
2.4GHz至2.5GHz的性能

电压驻波比≤1.8
5.5 dbi峰值增益
85%的效率
电压驻波比≤3.4
7.2 dbi峰值增益
64%的效率
电压驻波比≤1.4
4.5 dbi峰值增益
90%的效率
ANT-W63-FPC-LH
ANT-W63-FPC-SAH
ANT-W63-FPC-SH

紧凑,低调的
维

ANT-W63-FPC-LH: 45mm x 7mm
ANT-W63-FPC-SAH: 12mm x 12mm
ANT-W63-FPC-SH: 25mm x 20mm

粘合剂背衬使用3M 467MP /200MP粘合剂永久粘附在非金属外壳上
灵活适应具有挑战性的外壳
U.FL和MHF4连接选项
50mm, 100mm, 150mm和200mm电缆长度选项

应用程序

wi - fi / WLAN覆盖

wi - fi 6 e (802.11 ax)
wi - fi 6 (802.11 ax)
wi - fi 5 ac (802.11)
wi - fi 4 (802.11 n)
802.11 b / g

U-NII乐队1 - 8

2.4 GHz ISM应用

蓝牙
无线个域网

物联网设备
智能家居网络
感知和远程监测

数据表

ANT-W63-FPC-LH
ANT-W63-FPC-SAH
ANT-W63-FPC-SH

框图
