Linx Technologies CSB-RGFB RP-SMA插孔到U.FL插头电缆组件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-23

摘要： 为MHF1/U提供一个RP-SMA插孔。fl型插头连接在102mm RG-178同轴电缆上。

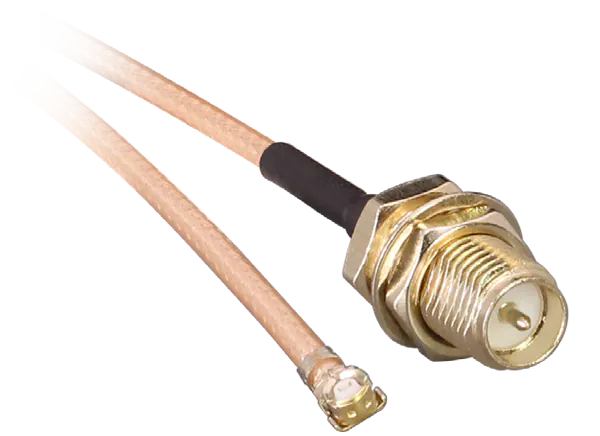

Linx Technologies CSB-RGFB RP-SMA插孔到U.FL插头电缆组件提供一个RP-SMA插孔(公引脚)到MHF1/U。fl型插头(母插座)连接在102mm RG-178同轴电缆上。工作范围从0到6GHz, CSB-RGFB电缆组件结合了优越的性能、紧凑的尺寸和方便的卡扣/螺纹配合接口，提供了可靠的、易于使用的电缆组件。此外，所有Linx同轴电缆和连接器都符合RoHS无铅标准，并经过测试，以满足耐腐蚀、振动和机械/热冲击的要求。

特性

0到6GHz的工作
1.6dB最大插入损耗
2.0最大电压驻波比
30V额定电压+105°C
50欧姆±3欧姆标称阻抗
96pF/m±3pF/m标称电容
70%公称传播速度
500毫欧最小绝缘电阻
0.52dB/1M至4.8dB/1M衰减范围
u.fl型插头(母插座)兼容MHF1、AMC、UMCC

RP-SMA插孔(公脚)

镀金
提供镀金黄铜垫圈和1/4”-36UNS六角螺母

102mm(4.0”)RG-178同轴电缆10.0mm(0.04“)最小内部弯曲半径
连接器耐久性

u.fl型插头(母插座)至少30次
RP-SMA舱壁插孔(公针)最小500循环

应用程序

LPWA

LoRaWAN
Sigfox
wi - fi HaLow (802.11啊)

移动物联网

LTE-M (Cat-M1)
NB-IoT

细胞(5 2 g / 3 g / 4 g LTE / g)
PC和LAN
供应管理协会(ISM)

蓝牙
无线个域网

GNSS

全球定位系统(GPS)
伽利略
格洛纳斯
北斗
QZSS

汽车
工业
商业
企业
