espresso Systems ESP32-C3-Lyra音频开发板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-24

摘要： 板通过控制麦克风，扬声器和LED带控制音频光。

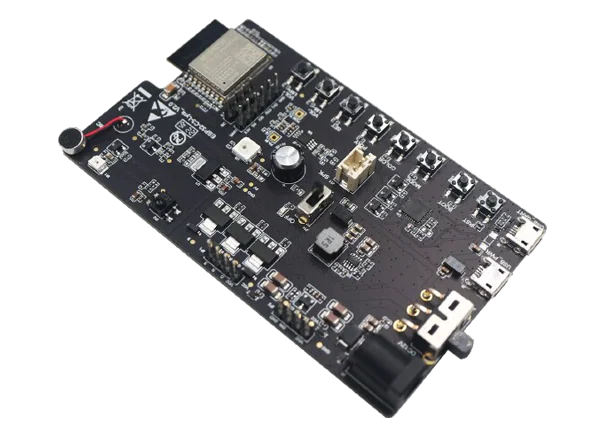

Espressif Systems ESP32-C3- lyra音频开发板基于ESP32-C3模块，具有4MB外部SPI闪存。ESP32-C3-Lyra板通过控制麦克风、扬声器和LED带控制音频光。espresso ESP32-C3-Lyra音频开发板完美地满足了用户对超低成本和高性能音频广播和节奏灯条的需求。

特性

ESP32-C3-WROOM-02模块，内置4MB外部SPI flash模块
内置ECM麦克风，扬声器功放，扬声器连接器
支持两种类型的连接，即连接到可寻址LED带和RGB LED带
支持红外(IR)发射和接收

按键包括启动键。复位键。和6个功能键(MODE。颜色。播放/暂停。集,卷+ / LM +。卷/ LM -)
1 × USB电源端口。1 × USB到uart端口
5V通过USB或12V直流电源供电

必需的设备

1 x ESP32-C3-Lyra
2根USB 2.0电缆(Standard-A转Micro-B)
1x运行Windows、Linux或macOS操作系统的计算机

1x 5V RGB LED带WS2812(可选)
1x手机或音乐播放器
1 x扬声器(可选)

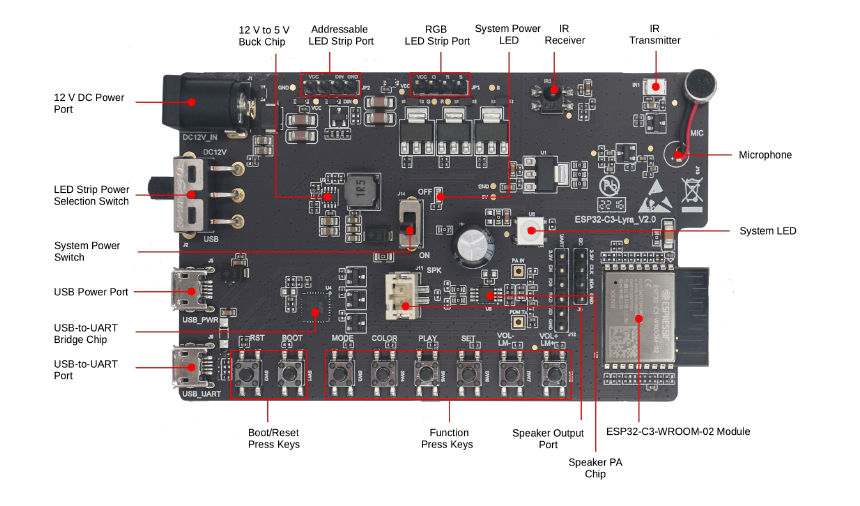

组件

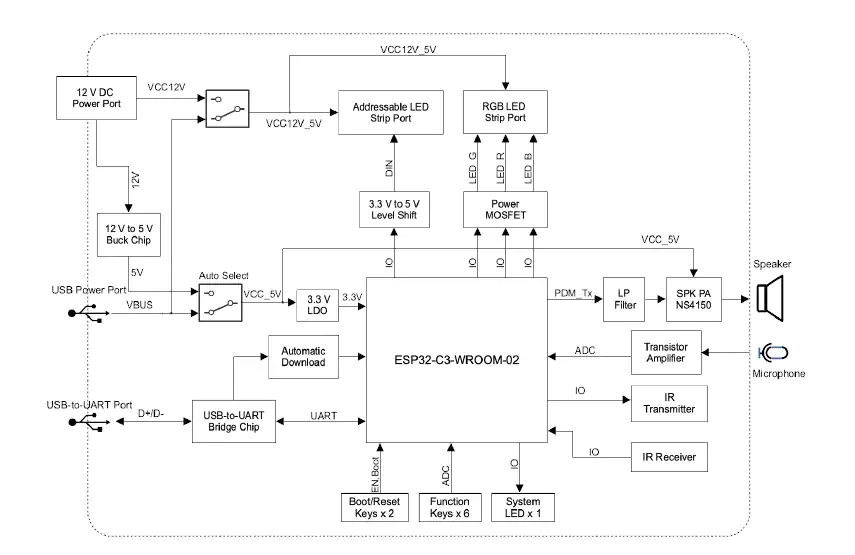

框图
