摘要： 用于非对称半桥和标准反激变换器同步整流的集成电路。

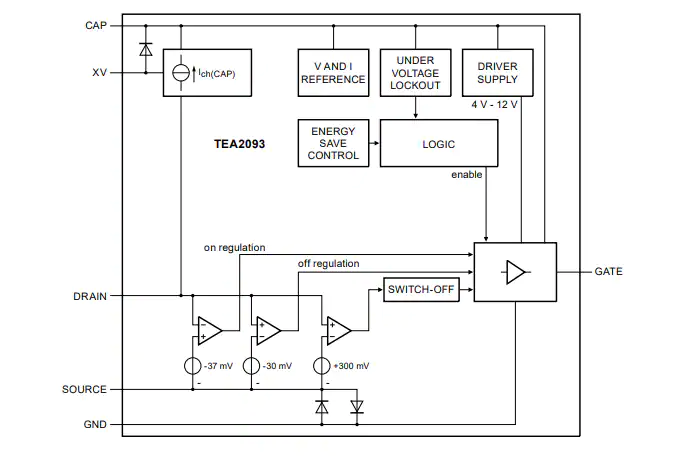

NXP Semiconductors TEA2093TS GreenChip同步整流控制器是一款专用的控制器IC，用于非对称半桥反激和标准反激转换器的二次侧同步整流。TEA2093TS具有自适应门驱动，在任何负载下效率最高。TEA2093TS控制器集成电路结合了传感级和驱动级来驱动SR MOSFET，整流二次变压器绕组输出。
NXP TEA2093TS控制器为低输出电压或高侧整流的电池充电应用开发供电电压。TEA2093TS采用绝缘体上硅(SOI)工艺生产。

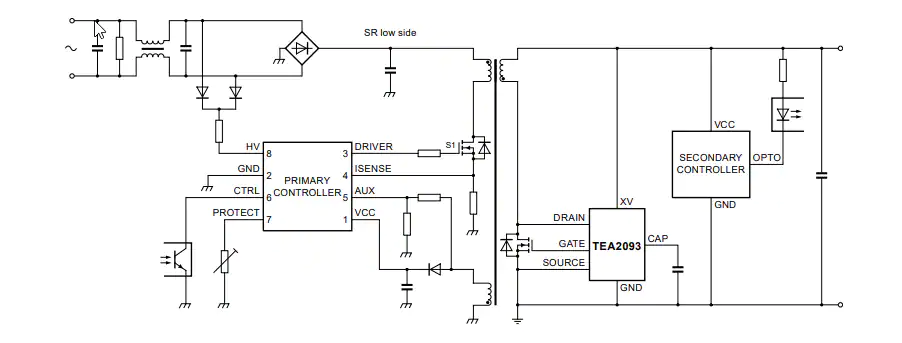

TEA2093TS设计用于反激电源。在这种应用中，它可以驱动外部同步整流器MOSFET，取代二极管整流变压器二次绕组上的电压。
应用程序
输出电压范围广，可达0V
漏感引脚能够处理高达120V的输入电压
自供电，输出电压低
不使用辅助绕组的高侧整流自供电
操作标准和逻辑级别的SR mosfet
支持USB BC、USB PD和快速充电应用

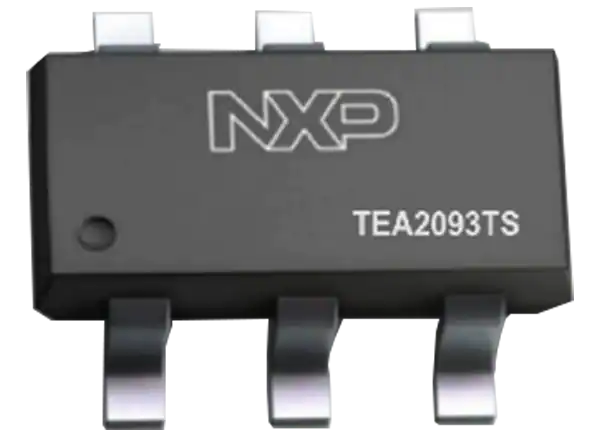

TSOP6包
效率
自适应门驱动在任何负载下的最高效率
空载运行时典型电源电流低于200μA
控制
自适应门驱动在传导结束时快速关闭
具有主动栅下拉的欠压锁定(UVLO)
充电器
适配器
非对称半桥反激电源
极低和/或可变输出电压的反激电源
