摘要： MC33665A的硬件评估工具，支持各种协议，包括SPI和CAN FD。

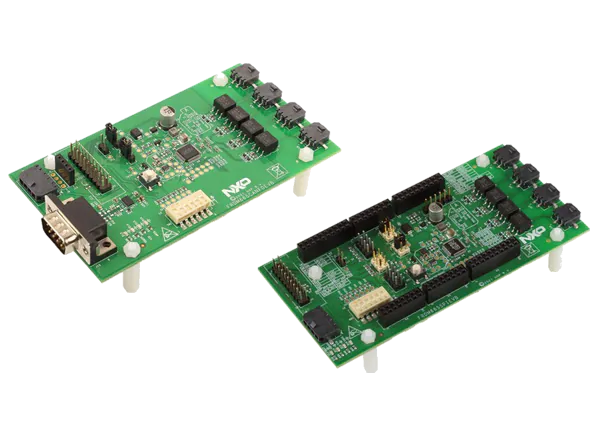

NXP Semiconductors MC33665A评估板是支持MC33665A设备的硬件评估工具。MC33665A电池管理通信网关和TPL收发器将来自不同TPL (NXPs专有隔离菊花链协议)端口的消息路由到标准通信协议。标准通信协议提供了与大多数可用微控制器的兼容性。NXP MC33665A支持多种协议，包括SPI、CAN FD和UART。
FRDM665SPIEVB是MC33665A快速原型的理想板，具有到MCU的SPI接口。同时，FRDM665CANFDEVB用于MC33665A的CAN或CANFD接口到mcu的快速原型。

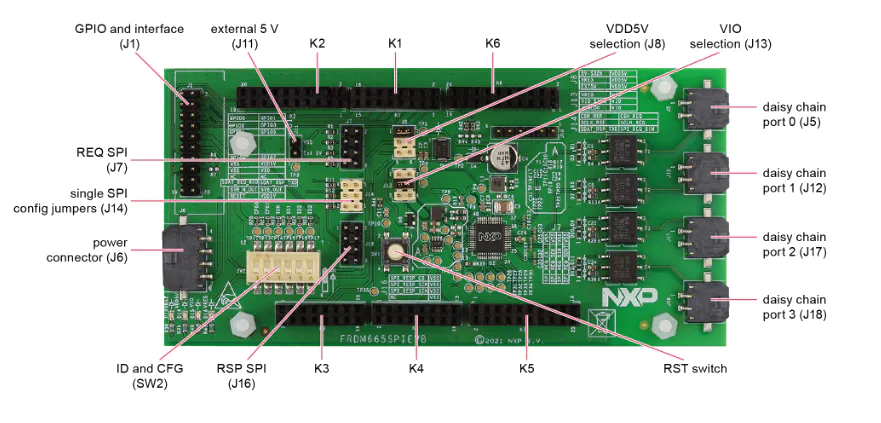

FRDM665SPIEVB
请求SPI
响应SPI
用于到BCC设备的雏菊链通信的板载模拟终端
可配置VIO电压
可配置的VDD5V来自内部和外部电源
拨码开关，用于配置MC33665A的SPI是否有晶体工作
复位设备和单板的开关
LED显示电源状态
直接与S32K344EVB发射台连接的连接器
用于通用输入/输出(GPIO)和I(2) c总线的外部接口连接器
在FRDM665SPIEVB/ MC33665A中使用TPL自动唤醒功能，请联系NXP工程团队

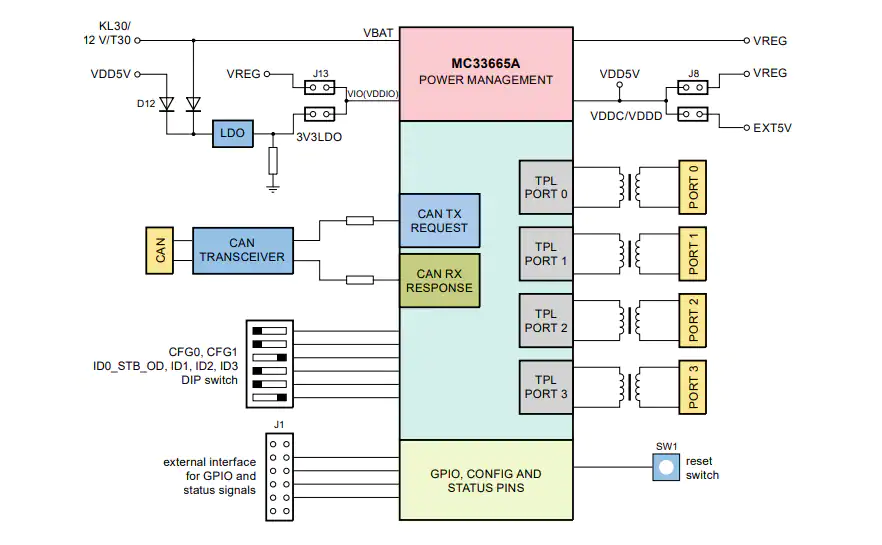

FRDM665CANFDEVB
CAN或CAN FD
用于到BCC设备的雏菊链通信的板载模拟终端
可配置VIO电压
可配置的VDD5V来自内部和外部电源
配置MC33665A的仲裁波特率和CAN ID的拨码开关
复位设备和单板的开关
LED显示电源状态
用于通用输入/输出(GPIO)和I(2) c总线的外部接口连接器
FRDM665SPIEVB
MC33665A SPI EVB, SPI到四变压器物理层(TPL)接口EVB
TPL雏菊链1根;双线双绞线菊花链接口电缆
电力电缆
快速入门指南
FRDM665CANFDEVB
MC33665A CAN FD EVB, CAN或CAN FD到四变压器物理层(TPL)接口EVB
TPL雏菊链1根;双线双绞线菊花链接口电缆
电力电缆
快速入门指南
FRDM665SPIEVB
外部双电源8V至16V/2A(可选)
恩智浦电池控制器(BCC)设备的evb
来自NXP的S32K344EVB-Q172评估和S32K344开发板
14芯电池组或电池模拟器，如bat - 14cemulator
FRDM665CANFDEVB
外部双电源10V至18V/2A(可选)
恩智浦电池控制器(BCC)设备的evb
来自NXP的S32K344EVB-Q172评估和S32K344开发板
14芯电池组或电池模拟器，如bat - 14cemulator
