摘要： 利茨线绕组，专为准谐振变换器设计。

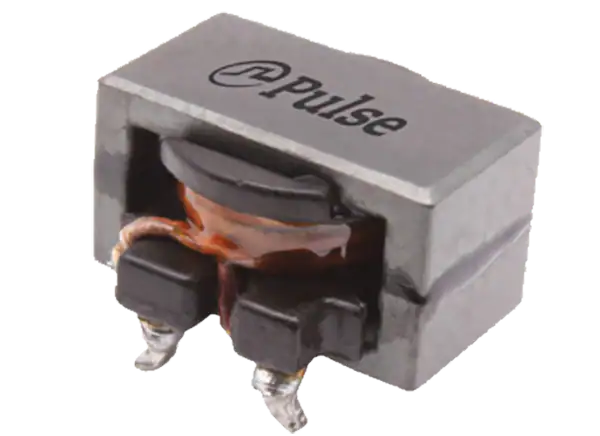

脉冲电子PH9499xCL贴片高频功率电感器具有Litz线绕组，是专门为准谐振转换器设计的。PH9499xCL电感提供0.95 - 1.25 μ H范围，3.5Arms优化为800kHz至1.2MHz的频率范围。Litz线在1MHz时限制交直流电阻比为1.25，因此转换器可以最大限度地利用低22毫欧最大直流电阻的好处。
PH9499xCNL主要设计用于直接从48V转换到硅芯电压的电源模块。通过紧凑的尺寸(11.2mm × 9.75mm × 7.6mm)和1.1mm的隔离设计功能，组件可以安装在电感器下面，导致功率密度超过240W/in(3)模块设计。
3.5A(rms)准谐振拓扑输入电感
高频利茨线绕组
在1MHz时Rac/Rdc小于1.25
Semi-shielded
1.1mm偏移用于底部组件安装
PCB安装，表面安装终端
湿度敏感等级(MSL
通过无铅认证
0.95 μ H ~ 1.25 μ H电感范围
±6%电感宽容
22.0欧姆最大DCR
最大直流电流3.5A
饱和电流
典型温度为+25°C，温度为22A至28A
典型温度为+100°C，温度为18A至22A
-40°C至+125°C的工作温度范围
