四线浪涌和静电保护的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-16

摘要： RailClamp电视阵列，超低电容防静电保护。

Semtech RCLAMP0594 RailClamp 4线浪涌和ESD保护是RailClamp电视阵列，具有超低电容ESD保护。该设备旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线的敏感组件免受ESD(静电放电)、CDE(电缆放电事件)和EFT(电快速瞬变)引起的过压。

特性

瞬态保护

RCLAMP0594PWQ (ESD) 30kV(空气)，25kV(接触)
RCLAMP0594P (Lightning) 6A(8/20µs)
RCLAMP0594PWQ (Lightning) 5A(8/20µs)
(EFT) 40 (5/50ns)
RCLAMP0594P (ESD)±17kV(空气)，±12kV(触点)
(ESD)±20kV(空气)，±17kV(触点)
IEC 61000-4-2
IEC 61000-4-4
IEC 61000-4-5
iso - 10605

符合AEC-Q100(一级)和AEC-Q101标准
保护四条高速数据线
为高速线路优化的包装设计
5 v工作电压
低电压钳位
0.3pF典型(I/O到I/O)低电容
固态硅雪崩技术

应用程序

汽车应用程序
HDMI 2.0
·嵌入式显示端口(eDP)
·显示端口
·LVDS
·V-by-One

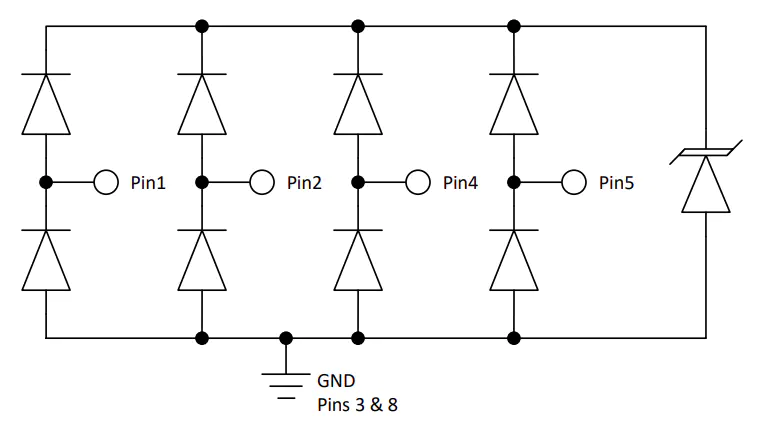

功能示意图
