德州仪器TPSM63604同步降压电源模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-17

摘要： 集成的36V, 4A DC/DC解决方案结合了功率mosfet，屏蔽电感和无源。

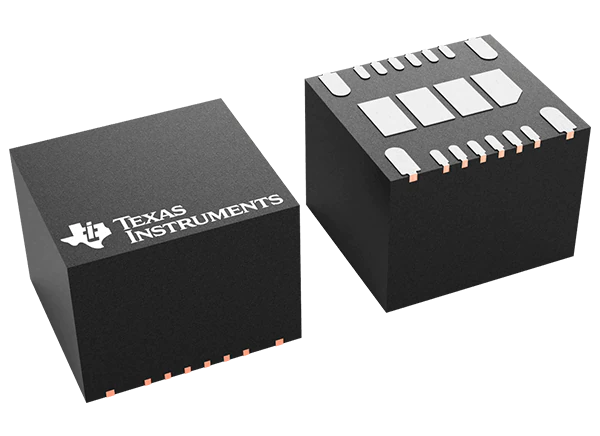

德州仪器TPSM63604同步降压电源模块是一款高度集成的36V, 4A DC/DC解决方案，在增强型HotRod QFN包中结合了功率mosfet，屏蔽电感和无源。该模块有V(IN)和V(OUT)引脚位于封装的角落，用于优化输入和输出电容安置。模块下方的四个较大的热垫使布局简单，易于在制造中操作。

德州仪器TPSM63604的输出电压从1V到16V，可以在较小的PCB占地面积内快速、轻松地实现低电磁干扰设计。整个解决方案只需要4个外部组件，并消除了设计过程中的磁性和补偿部件的选择。

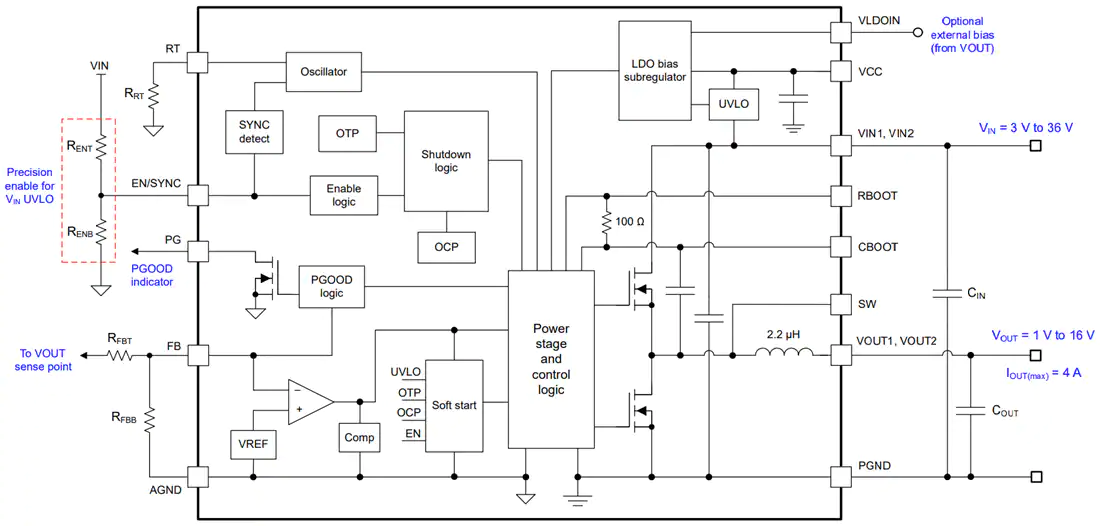

TPSM63604模块虽然设计为空间有限的应用程序的小体积和简单性，但提供了许多健壮的性能特性:精度支持可调输入电压UVLO的滞后，电阻可编程开关节点的回转率，改善EMI，集成V(CC)，自举，和输入电容，提高可靠性和更高的密度，恒定的开关频率超过全负载电流范围，负输出电压能力，和一个PGOOD指示器，用于测序，故障保护和输出电压监测。
