摘要： 一个完整的300W输出开关模式混合拓扑降压DC/DCµModule 转换器解决方案。

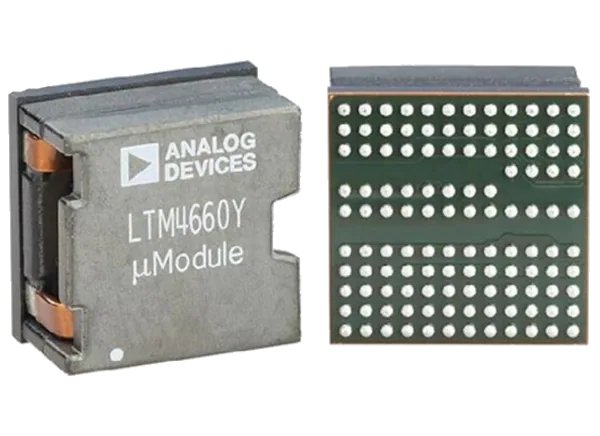

模拟设备公司。LTM4660混合降压μ模块 总线转换器提供完整的300W输出开关模式混合拓扑降压DC/DCµModule (微模块)非隔离总线转换器解决方案。LTM4660的特点是在封装顶部有一个裸露的功率电感。这个电感器创造了一个内在的路径，使热量消散向上和走出模块，远离印刷电路板。LTM4660转换器包含一个开关控制器IC，功率mosfet和支持组件。一些配置被动，飞行(电荷泵)电容和批量输入/输出旁路电容是必需的。
ADI LTM4660混合式降压μ模块总线转换器提供频率同步，突发模式 操作，输出电压软启动和跟踪。此外，还包括用于温度监测的板载温度二极管。可用的保护功能包括短路、过流和过温故障。多个LTM4660模块可以很容易地并联为更高的功率应用。
LTM4660封装在16mm × 16mm × 10.34mm的BGA封装中，具有符合RoHS标准的终端光洁。
30V至60V(最大65V Abs)输入电压范围
4.5V ~ 18V (V(OUT)小于V(IN)/(2))宽输出电压
97.3%峰值效率(15A时12V(OUT)， 48V(IN))
±1.5%最大直流输出总误差
输出功率高达300W
可扩展与并行ltm4660更高的功率
固定频率电流模式控制
可锁相外部同步200kHz至1MHz
软启动输出电压跟踪
在DC/DC开关动作前，带飞电容电压平衡的低启动涌流
带有可调重试计时器的短路保护
过流和过温保护
板载二极管温度监测器
可选的外部引用输入
电源良好和故障指示灯
16mm × 16mm × 10.34mm BGA封装
电信、数据中心和网络设备
工业和测试设备
