摘要： 为高精度的地理定位和测量而设计。
SparkFun RTK Facet L-Band是为高精度的地理定位和测量而设计的。这RTK Facet L-Band利用校正从u-blox的点完美服务广播从地球同步Inmarsat卫星。WiFi SSID和密码是RTK Facet L-Band所需的唯一设置。一旦进入，该设备将提供自己，并定期(一个月一次)更新使用PointPerfect服务所需的解密密钥。在这个RTK Facet L-Band的引盖下是一个ESP32 WROOM。该ESP32 WROOM连接到一个ZED-F9P GNSS接收器，一个NEO-D9S l波段接收器和各种外围硬件(LiPo燃料计和microSD)。RTK Facet L-Band具有GNSS接收器ZED-F9P，卫星数据接收器NEO-D9S和蓝牙 收发器ESP32 WROOM。
在RTK小面l波段的穹顶下是一个测量级L1/L2/ l波段天线。该天线是一个独特的元素组合，设计用于接收GNSS信号(L1/L2)和1.55GHz PointPerfect校正。RTK Facet L-Band可与常见的GIS软件一起工作，包括SW Maps、SurvPC、Field Genius和任何支持蓝牙 NMEA的GIS软件。
封闭面面设计IP53:
防止有限的灰尘进入和水喷雾
内部天线:
L1/L2/ l波段增益≥5dBi
内部电池:
LiPo 6Ah快速1安培充电
Qwiic端口:
支持基于I(2)C的外接设备
microSD:
兼容高达32GB
嵌入式OLED显示器的位置精度，可用的卫星，和数据记录
单按钮控制
598 g(1.3磅)体重
使用常用GIS软件:
SW Maps、SurvPC和Field Genius
GNSS接收机:ZED-F9P
同时接收GPS、GLONASS、Galileo和北斗
同时接收L1C/A和L2C波段
184通道u-Blox F9发动机
第一次固定时间为25s(冷)和2s(热)
卫星数据接收器:NEO-D9S
从Inmarsat地球同步卫星接收PMP信息
符合SESTB28A l波段数据接收器
蓝牙 收发器:ESP32 WROOM
Xtensa 双核32位LX6微处理器
集成802.11 BGN WiFi收发器
集成双模式蓝牙 (经典和BLE)
硬件加速加密(AES, SHA2, ECC, RSA-4096)
卫星数据接收器:NEO-D9S
133年dbm敏感性
距离第一帧还不到10秒
35mA到130mA电流(在采集和跟踪状态时变化)
1525MHz至1559MHz的频率范围
蓝牙 收发器:ESP32 WROOM
高达240MHz时钟频率
16MB的闪存
520 kb的内部存储器
深睡眠电流
3.3V TTL串行(57600bps RTCM TX/RX)无线电端口
3.3V TTL串行(115200bps NMEA)数据端口
136mm x 146mm x 80mm(5.35英寸x 5.74英寸x 3.14英寸)尺寸
GNSS接收机:ZED-F9P
68mA到130mA电流(星座和跟踪状态不同)
最大海拔50km(31英里)
500米/秒(1118英里/小时)最大速度

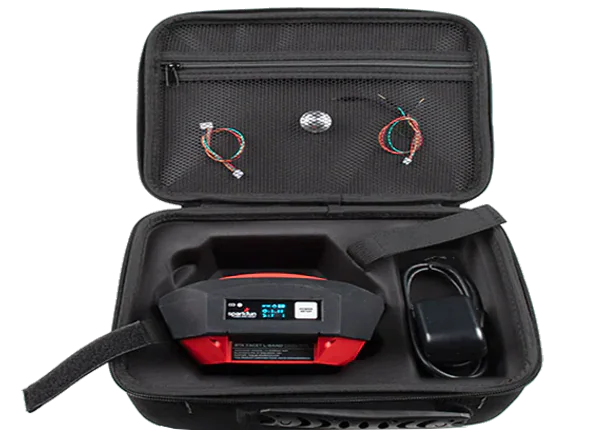

1x RTK小面l带
1x RTK小面手提箱
天线螺纹适配器- 1/4in。5/8in。
1x面包板到GHR-04V电缆- 4引脚x 1.25mm间距
1x GHR-04V到GHR-06V电缆- 1.25mm节距
1x USB A到C线- 0.8米
1x USB墙充电器- 5V, 2A
