摘要： 大功率SP4T开关基于Ideal switch 技术，可实现25W功率传输。

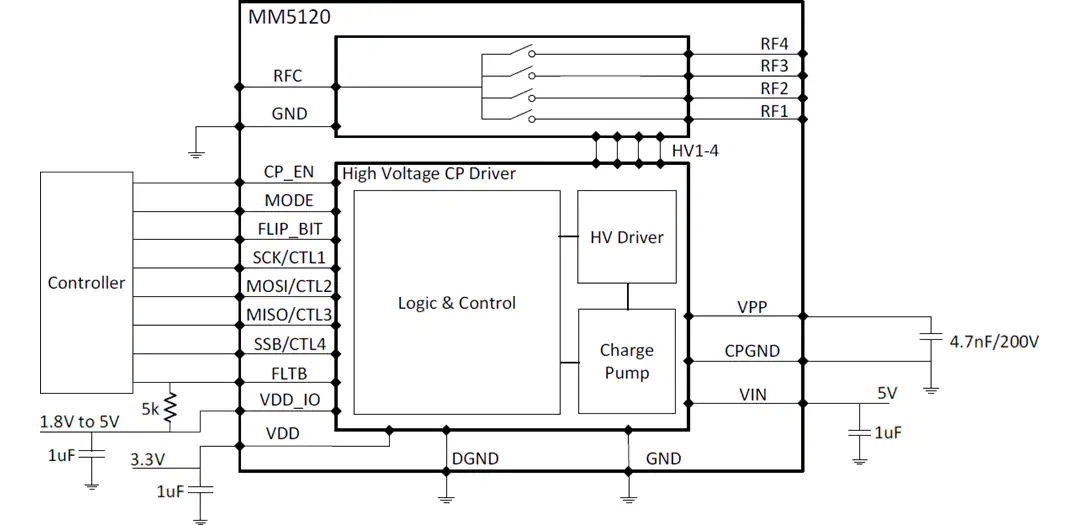

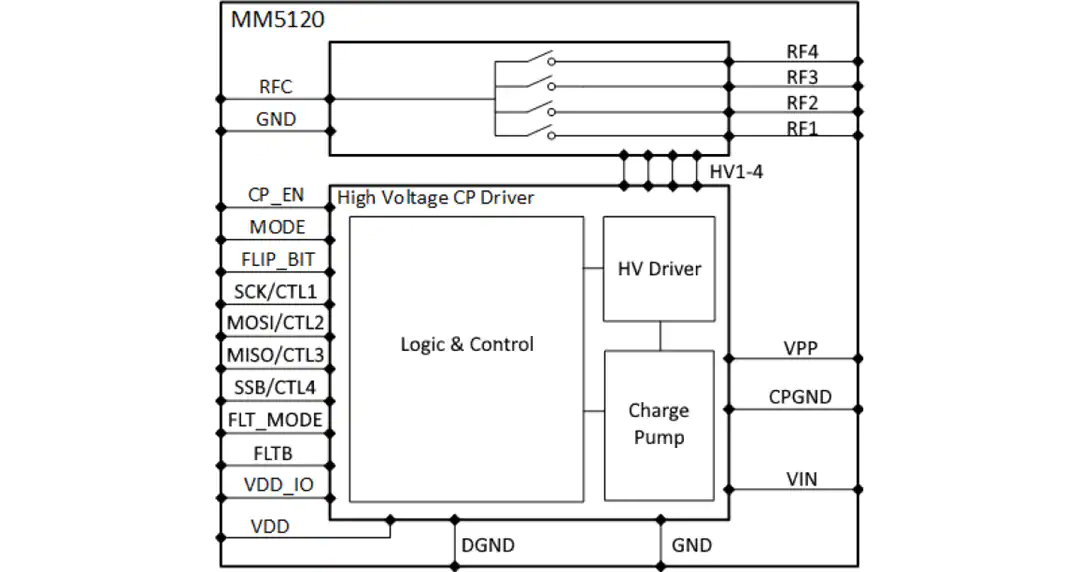

Menlo Micro MM5120直流至18GHz大功率SP4T射频开关是一种大功率单极四掷开关，基于Ideal Switch 技术，可实现25W功率传输。MM5120提供超低插入损耗和卓越的线性度，超过30亿开关周期。MM5120是替代大型射频机电式继电器的理想解决方案，在线性度和插入损耗是关键参数的应用中，也可替代射频/微波固态开关。MM5120具有具有SPI和GPIO接口控制选项的集成驱动电路，以及用于驱动门的集成电荷泵。

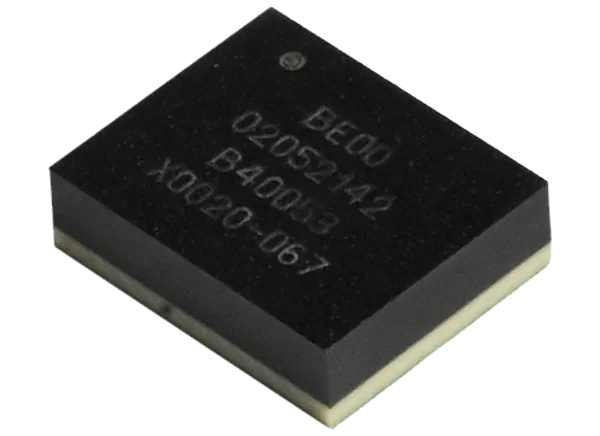

Menlo Micro MM5120 SP4T射频开关采用5.2mm x 4.2mm LGA封装，符合RoHS标准。
直流至18.0GHz频率范围
集成高压驱动程序
25W (CW)至300MHz, 200W(脉冲)最大功率处理
低开机插入损耗，0.4dB @典型6.0GHz
线性度高，IIP3大于90dBm
25dB隔离@ 6.0GHz
非常低小于1mA电流消耗
高可靠性，典型开关操作超过30亿次
-40°C至+85°C的工作温度范围

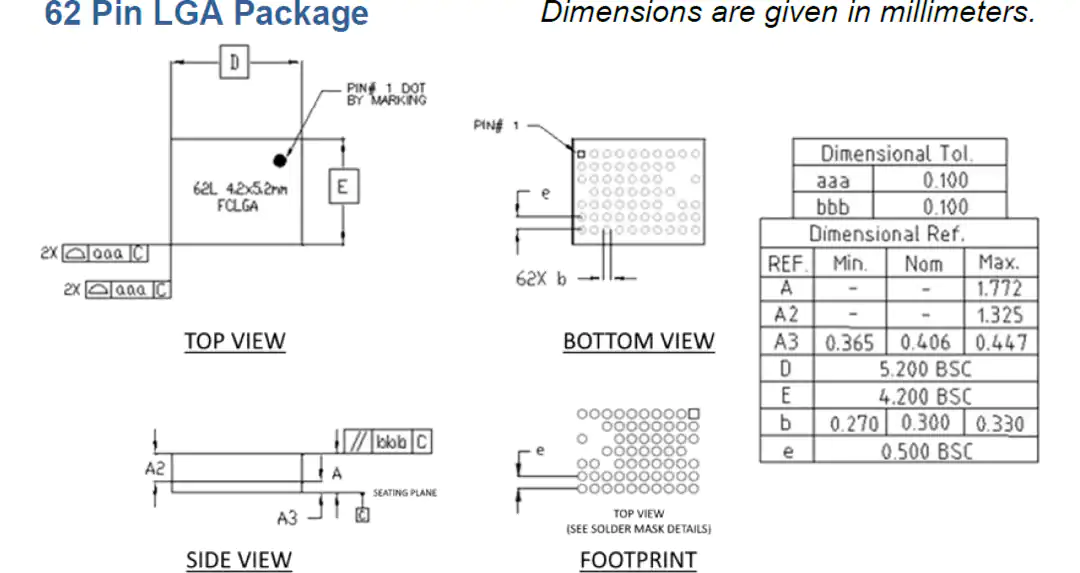

5.2mm x 4.2mm LGA-62封装
通过无铅认证
切换滤波器组和可调滤波器
高功率射频前端
低损耗开关矩阵
射频电磁继电器更换
天线调谐
天线波束方向
数字步进衰减器
国防和航空航天
测试和测量
无线基础设施
数据表
注意事项:避免使用浮动节点
查看Menlo Micro MM5120评估板
