摘要： 用于射频和微波开关应用的高功率常开微型机械开关。
Menlo Micro MM3100 DC到3GHz 6通道SPST射频微开关是一种高功率、常开、单极单掷微型机械开关，优化用于射频和微波开关应用。MM3100基于Ideal Switch 技术，能够传输25W的功率。每个通道提供超低的开状态插入损耗和高开状态隔离，从直流到超过3.0GHz，超过30亿开关周期。每个通道都可以由驱动开关门线的串行到并行接口(SPI)单独控制。6个SPST通道的灵活性使实现不同的信号拓扑，如双SP3T、三重SP2T或2 x 3矩阵。设备的工作只需要一个外部逻辑电源和门偏压源。

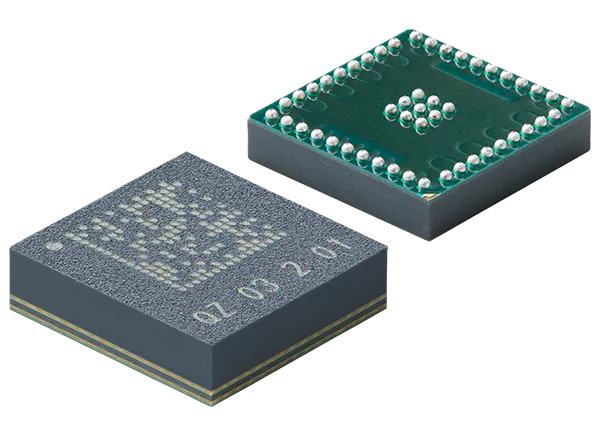

Menlo Micro MM3100射频微动开关封装在6mm x 6mm的BGA封装中，符合RoHS标准。
直流到3.0GHz的频率范围
25W (CW)至300MHz, 200W(脉冲)最大功率处理
低开机插入损耗，0.3dB @ 3.0GHz典型
低通电电阻低于1欧姆典型值
4.5V至5.5V驱动逻辑电源电压
78V至82V高压栅偏压
25dB隔离@ 3.0GHz
RF输入上±150V的最大电压(交流峰值或直流)
开关时间小于10s
高可靠性，典型开关操作超过30亿次
集成驱动程序不需要外部门驱动程序
-40°C至+85°C的工作温度范围
6mm x 6mm BGA-49封装
通过无铅认证
高功率可调谐谐振器和滤波器
宽带功率放大器阻抗匹配
电子导向天线和移相器
自动化测试和测量系统
国防和航空航天
科学和医学
无线基础设施
数据表
应用注:MM3100
注意事项:避免使用浮动节点
查看Menlo Micro MM3100评估板
