摘要： 大功率SP4T开关基于Ideal switch 技术，集成电荷泵/驱动电路。

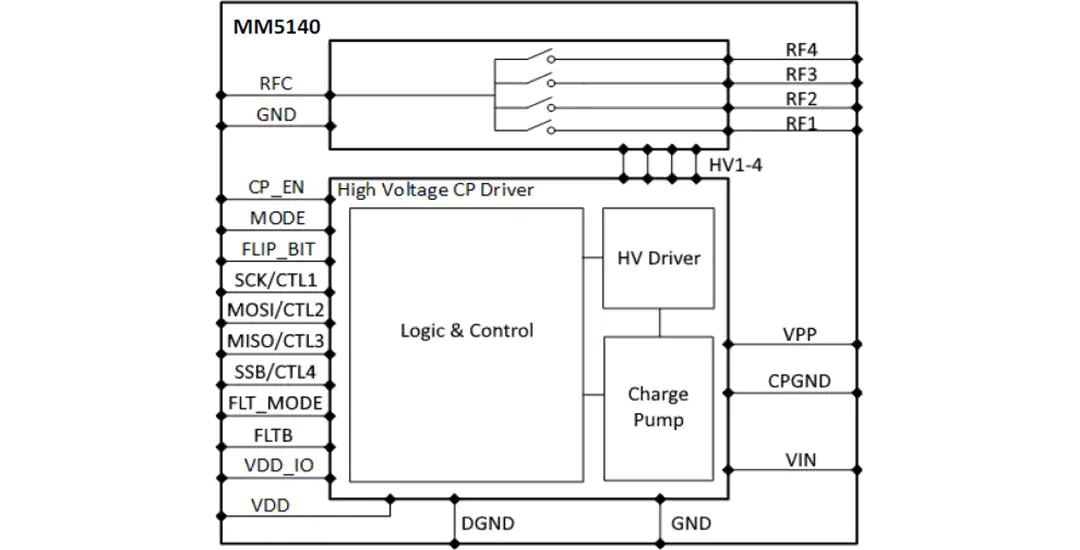

Menlo Micro MM5140直流至6.0GHz大功率SP4T射频开关是一款大功率单极四掷开关，基于Ideal Switch 技术，采用集成电荷泵/驱动电路。MM5140能够在高功率和低损耗下进行射频操作，并保持超高水平的输入IP3性能。该器件设计用于在较宽的温度范围内工作，其工作寿命超过30亿开关周期。MM5140是替代大型射频机电继电器的理想解决方案，以及在高可靠性是关键参数的应用中射频/微波固态开关。集成电荷泵/驱动电路为主机设备接口提供了灵活的SPI和GPIO接口控制。
Menlo Micro MM5140 SP4T射频开关采用5.2mm x 4.2mm LGA封装，符合RoHS标准。
直流至6.0GHz的频率范围
集成高压驱动程序
25W (CW)， 150W(脉冲)最大功率处理
低开机插入损耗，0.4dB @典型6.0GHz
线性度高，IIP3大于90dBm
25dB隔离@ 6.0GHz
非常低小于1mA电流消耗
高可靠性，典型开关操作超过30亿次
-40°C至+85°C的工作温度范围

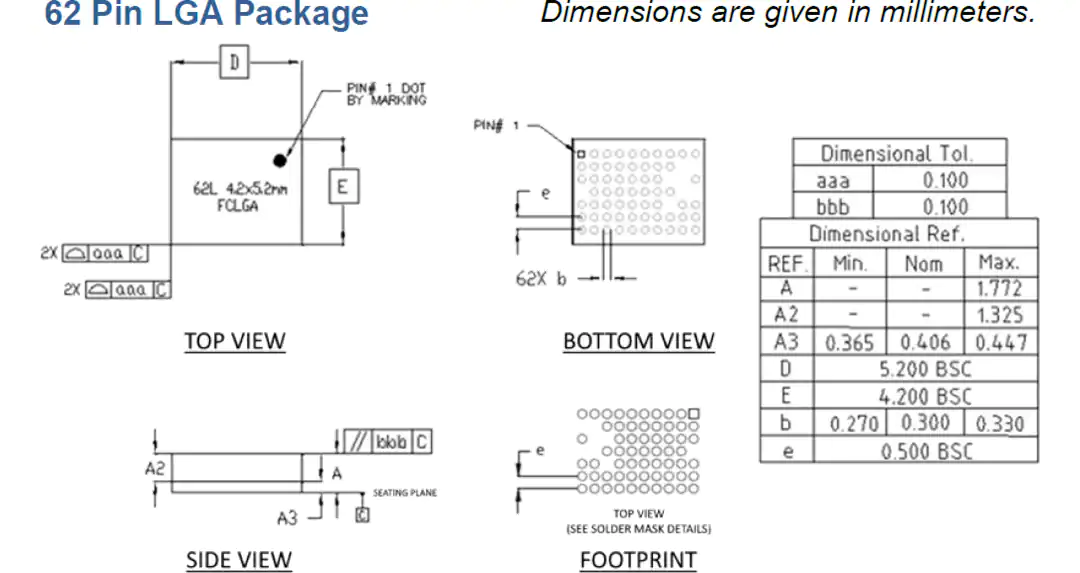

5.2mm x 4.2mm LGA-62封装
通过无铅认证
切换滤波器组和可调滤波器
高功率射频前端
低损耗开关矩阵
射频电磁继电器更换
天线调谐
天线波束方向
数字步进衰减器
国防和航空航天
测试和测量
无线基础设施
数据表
注意事项:避免使用浮动节点
查看Menlo Micro MM5140评估板
