摘要： 为单元监控单元实现通过CAN直接通信的硬件参考设计。

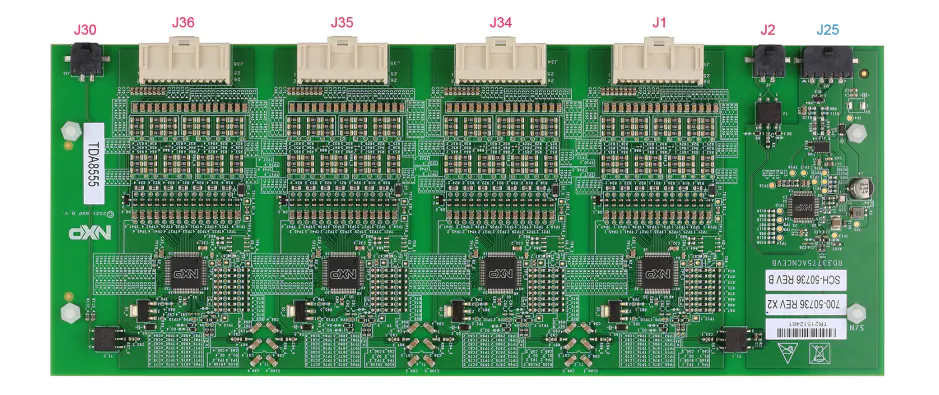

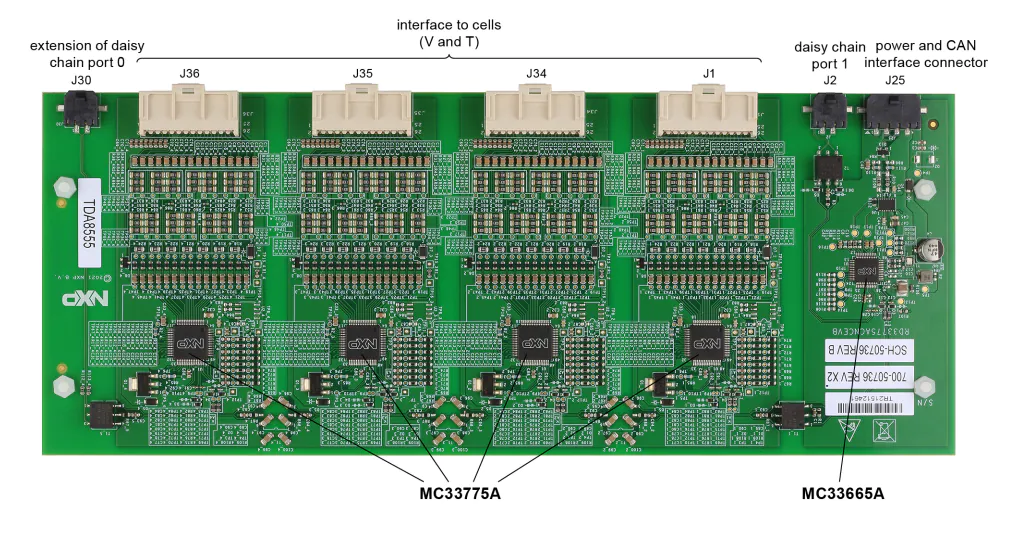

NXP Semiconductors RD33775ACNCEVB评估板实现了集中式小区监控单元的硬件参考设计，可通过CAN或CAN FD直接通信。RD33775ACNCEVB具有一个MC33665A网关路由器，可以从can或can FD发送TPL消息到四个不同的TPL端口。
NXP MC33775A ASIL D安全电池控制器监测锂离子电池电压和温度，同时平衡锂离子电池。RD33775ACNCEVB板可以通过四个MC33775A电池电池控制器监控多达56个锂离子电池。
CAN或CAN FD通信高达5Mbit/s到MC33665A
机载CAN收发器TJA1443
可配置的CAN通信和CAN FD仲裁速度使用电阻的总体变化
MC33665A的可配置CAN ID使用电阻的总体变体
四个MC33775A电池控制器
监测和平衡多达56个锂离子电池
板载MC33775A器件菊花链通信的板载电容隔离
用于板外菊花链通信和MC33665A到MC33775A的TPL端口0的变压器隔离
灵活的环回设置为单链或两个独立菊花链没有环回
RD33775ACNCEVB, CAN或CAN FD到MC33665A，变压器物理层(TPL)到MC33775A
一根TPL雏菊链
一根电源和CAN接口电缆
4根单元接口电缆
快速入门指南
bat - 14cemultaor 14芯电池组或电池模拟器
电池模拟器扩展器
