摘要： 相对于额定电压和额定电流，非常小和轻量级的闭锁接触器。

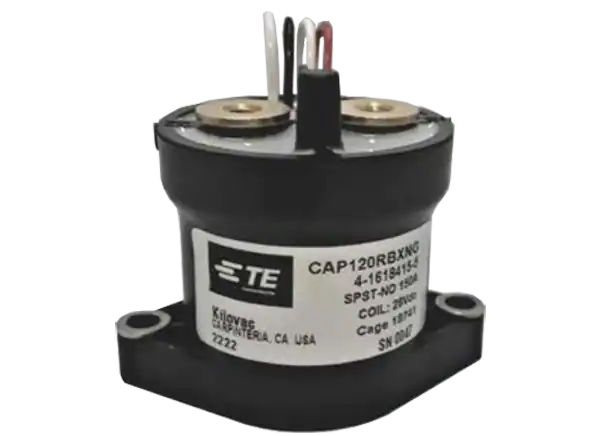

TE Connectivity的KILOVAC CAP120R高压闭锁接触器满足了行业对更高的电压隔离、更小的尺寸/重量和降低功耗的需求。相对于额定电压和额定电流，CAP120R是非常小和轻量级的。闭锁配置使它非常适合机载和其他需要低功耗的应用。为恶劣的环境和负载应用设计，CAP120高压接触器的锁存版本在尺寸和重量上提供了非常高的性能。接触器还允许通过双向负载切换进行多功能安装，并且主触点不具有极性敏感性。
密封式设计，可承受恶劣环境
不需要连续应用线圈电源吗
相对较低的功耗使它成为航空航天应用的理想选择
小，轻，实惠的包装
极高的性能
通过双向负载切换可实现多功能安装
SPST-NO联系安排
P型主触点，极性不敏感
军事航天
商业航空
国防
海军/海洋
主要联系人
600V(DC)最大额定电压
150A连续额定电流
0.6毫欧最大接触电阻
在150A时的最大电压降为80mV
辅助触点
5mA/5V(DC)至100mA/6V(DC)范围
在1A处最大电压降150mV
电阻负载热开关性能
1000x在100A/600V(DC)下的合/断循环
在150A/400V(DC)下3250x开关循环
在1000A/400V(DC)下进行5次闭合/断开循环
在600A/600V(DC)下5次开关循环
1250A通过闭合触点的最大脉冲
25x使循环在600A
最小机械寿命10万次
介质承受电压
在2800V(RMS)下1mA最大端到端
1500V(RMS)下1mA最大端到线圈
绝缘电阻
100毫欧 500V(DC)最小端到端(新)
50毫欧在500V(DC)下的最小端到线圈(寿命结束)
20G下55Hz至2000Hz正弦振动范围
电击，11毫秒1/2正弦，运行
15克打开
30克的
随机振动
15Hz至2000Hz范围为13.3G(RMS)(关闭)
0.002G(2)/Hz至0.12G(2)/Hz范围为9.1G(RMS)(开)
线圈
28V(DC)标称工作电压
49欧姆电阻在+20°C±10%
120年mh典型电感
0.57典型电流在28V(DC)/+20°C
50ms到100ms锁存/复位脉冲时间
-40°C至+85°C的温度范围
