Linx Technologies SF & SH柔性嵌入式2.4GHz FPC天线的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-15

摘要： 低轮廓设计，尺寸为25mm x 20mm，垂直或水平辐射模式。

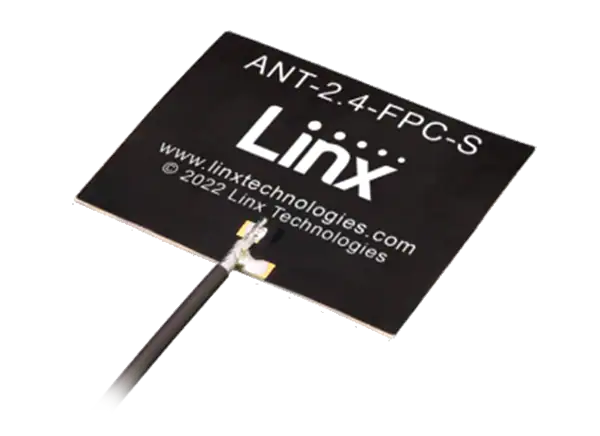

Linx Technologies SF和SH柔性嵌入式2.4GHz FPC天线具有紧凑、低调的设计，尺寸为25mm x 20mm，可垂直或水平辐射模式。该系列提供了一个地平面独立偶极子内部/嵌入式天线解决方案。粘合背衬和灵活性使这些天线易于安装在射频透明外壳中，从而实现了环境密封和保护天线免受损坏。这些天线通过端接在MHF1/U中的同轴电缆连接到无线电。fl型插头或MHF4插头连接器。Linx Technologies柔性嵌入式2.4GHz FPC天线专为2.4GHz ISM应用程序设计，包括蓝牙和ZigBee 。

特性

地平面独立偶极子天线
紧凑,低调的设计
灵活适应具有挑战性的外壳

粘合剂背衬使用3M 467MP /200MP粘合剂永久粘附在非金属外壳上

应用程序

2.4 ghz ISM

蓝牙
无线个域网

单波段wi - fi / 802.11

感知和远程监测
手持设备
物联网设备

规范

ant - 2.4 - fpc - sf系列

垂直辐射模式
电压驻波比≤1.9
3.9 dbi峰值增益
64%的效率
尺寸为25.4mm x 20.1mm x 0.1mm

ant - 2.4 - fpc - sh系列

水平辐射模式
电压驻波比≤1.4
4 dbi峰值增益
85%的效率
尺寸为25.4mm x 20.1mm x 0.1mm
