摘要： 一种1位、双电源非倒置固定方向电压电平转换装置。

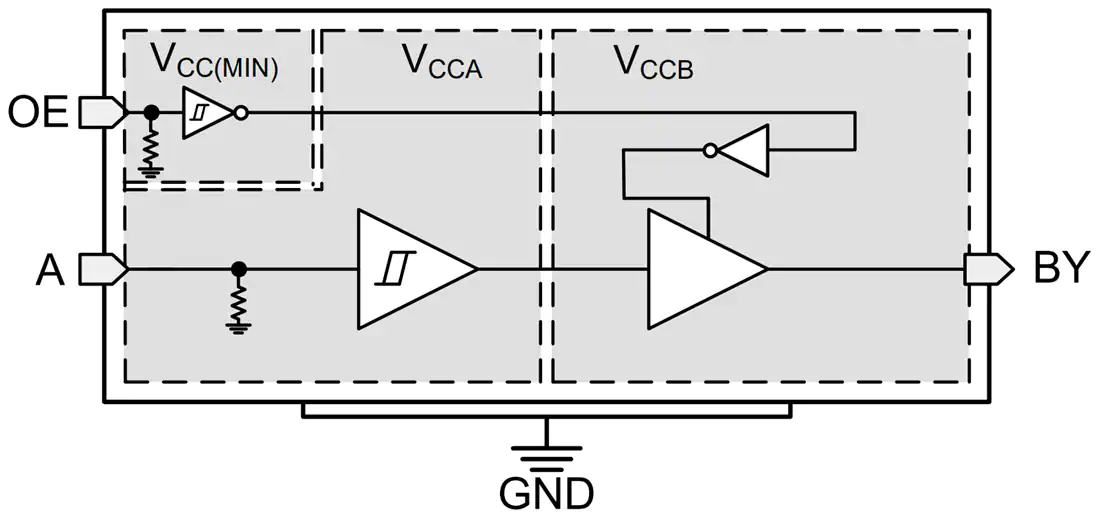

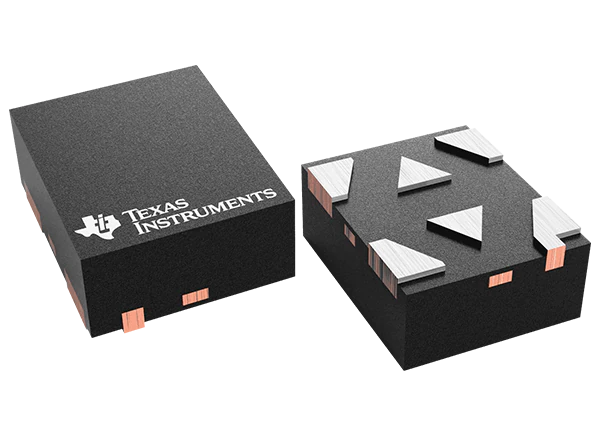

德州仪器TXU0101电压电平转换器是一种1位，双电源非逆变固定方向电压电平转换器。引脚被引用到V(CCA)逻辑级别，OE引脚可以被引用到V(CCA)或V(CCB)逻辑级别，B引脚被引用到V(CCB)逻辑级别。A接口可以接受1.1V ~ 5.5V的输入电压，B接口也可以接受1.1V ~ 5.5V的输入电压。固定方向的数据传输可以发生从A到B，当OE设置为高参考电源。当德州仪器TXU0101上的OE设置为低时，所有输出引脚都处于高阻抗状态。
完全可配置的双轨设计允许每个端口从1.1V到5.5V工作
高达200Mbps支持3.3V至5.0V
施密特触发输入允许缓慢和噪声的输入
输入集成静态下拉电阻防止通道浮动
高驱动强度(5V时高达12mA)
低功耗
最大(25°C)
最大(-40°C ~ 125°C)
V(CC)隔离和V(CC)断开(I(离浮))功能
如果任何一个V(CC)输入小于100mV或断开，所有输出都被禁用并成为高阻抗
I(off)支持部分下电模式操作
控制逻辑(OE)与VCC(MIN)电路允许从A或B端口控制
Pinout兼容TXB系列电平转换器
工作温度-40°C至+125°C
闭锁性能超过100mA每JESD 78, II类
静电防护超过JESD 22
2500 v人体模型
1500 v charged-device模型
消除缓慢或有噪声的输入信号
驱动指示灯led或蜂鸣器
松开机械开关
通用I/O级别转换
推拉电平转换(UART, SPI, JTAG等)
