摘要: 德州仪器AFE4960模拟前端(AFE)可以配置为2通道ECG接收器,1通道ECG接收器,或呼吸阻抗通道。

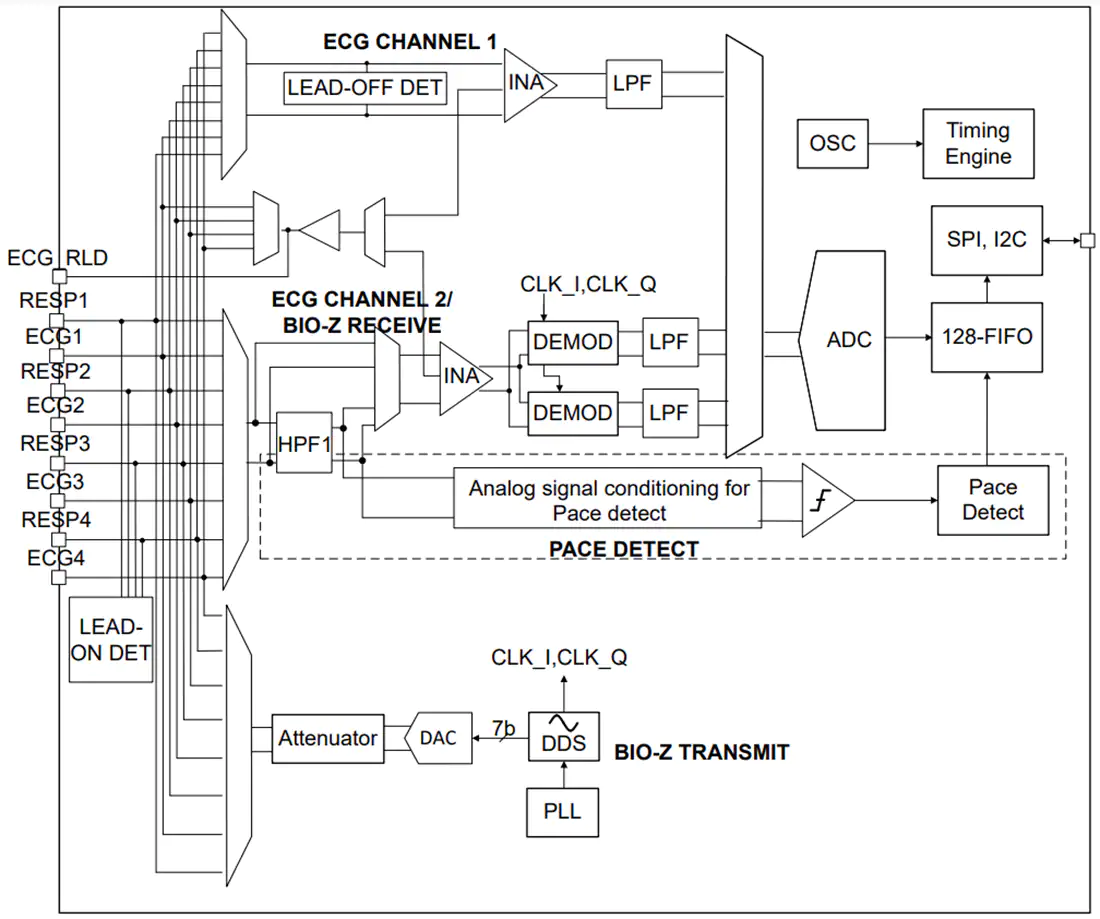

德州仪器AFE4960模拟前端(AFE)可以配置为2通道ECG接收器,1通道ECG接收器,或呼吸阻抗通道。AFE信号链可以灵活地与多达4个电极连接。右腿驱动(RLD)放大器输出可用于设置体偏置。该AFE具有直流引线偏置用于引线开/关检测和交流引线偏置用于测量引线阻抗。在一个通道上支持起搏器脉冲检测。
所有信号链输出由一个ADC在定义良好的时隙内转换,并存储为24位字在128个样本的FIFO中,该FIFO可以使用SPI或I(2)C接口读取。德州仪器AFE4960是实现3导联心电图系统的完全集成解决方案。两台AFEs并联同步操作可实现5导联心电图。
支持心电图和呼吸阻抗测量;可配置为2通道心电图或1通道心电图+ 1通道呼吸
是否可用于符合IEC 60601-2- 47:12 12/(R)2016和IEC 60601-2- 27:11 11(R)2016标准的系统
222 μ A/通道,作为双通道心电图
在一个通道上集成Pace脉冲检测
支持3导联心电图,可扩展至5导联或更高,可同时操作两个或多个afe
心电图信号链
单通道心电采集可达2.048kHz
双通道心电采集高达1.36kHz/通道
RLD输出,通过第三个电极设置体偏置
可编程INA增益从2~12
输入阻抗大于1G欧姆, CMRR大于100dB
输入噪声(0.5-150Hz):在INA增益为3时,13µVpp;5 μ Vpp时INA增益为12
集成370Hz抗混叠低通滤波器
连续导联开关检测模式
引线阻抗测量模式
Bio-Z信号链
30kHz ~ 100kHz生物阻抗过激励频率的测量
正弦波或方波激励
呼吸阻抗测量:45毫欧-pp噪声的基线阻抗2k欧姆
双通道心电图通道
Bio-Z接收器可配置为第二心电通道
外部时钟和内部振荡器模式
先进先出,128个样本深度,24位字
SPITM, I(2)C接口:可通过引脚选择
2.6mm × 2.6mm DSBGA, 0.4mm节距
供应
处方:1.7 - -1.9 v
IO: 1.7 - -1.9 v
用于住院和门诊病人监测的无线补丁
用于心律失常检测的事件监控器
手持心电图监测
便携式多回路心电图
病人生命体征监测:动态心电图,事件,压力和远程医疗
