德州仪器AMC7924 24-Ch 12位模拟监视器和控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-21

摘要： 专为高密度、通用的监视和控制系统而设计。

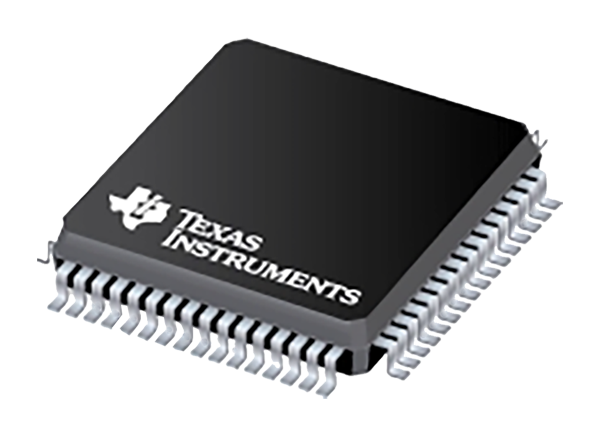

德州仪器AMC7924 24-Ch 12位模拟监视器和控制器是专为高密度，通用的监视和控制系统。AMC7924具有24个12位数模转换器(dac)，具有可编程输出范围。此外，该设备还包含一个多路复用的12位模数转换器(ADC)，带有可编程阈值检测器、温度传感器和一个内部参考。AMC7924的高度集成度大大减少了元件数量，简化了闭环系统设计。这种高水平的集成使得AMC7924非常适合高密度应用，其中板空间是关键的。

TI AMC7924 24- ch 12位模拟监视器和控制器包含24个专用ADC输入和6个灵活输入/输出(flexo)引脚，配置为ADC的额外模拟输入或gpio。4线，spi兼容接口提供与设备的通信。

AMC7924通过高集成度和宽工作温度范围，可作为多通道射频通信系统中的功率放大器(PA)的一体式偏置控制电路。此外，灵活的DAC输出范围和内置的测序选项使该设备可作为各种晶体管技术的偏置控制器，如LDMOS, GaAs和GaN。AMC7924特性集在通用监视和控制系统中同样有用。

特性

24个单调的12位dac

-10V ~ 0V, 5V ~ 0V, 0V ~ 5V, 0V ~ 10V可编程范围
高电流驱动能力
汽车测距仪

24路输入，12位SAR ADC

250kSPS高采样率
输入范围:0V ~ 5V、0V ~ 2.5V
可编程超出范围的警报

6 FlexIO别针;ADC和GPIO可配置
内置的排序功能

内部2.5 v参考
内部温度传感器

±2.5°C,最大精度
0.0625°C的决议

四线SPI-compatible接口

1.65V至5.5V的操作

-40℃~ +125℃指定温度范围
-40℃~ +150℃工作温度范围

应用程序

有源天线系统mimo (AAS)
宏远程无线电装置(RRU)

雷达
数据采集(数据收集)
