单片电力系统(MPS) EVQ8875A-VE-00A评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-20

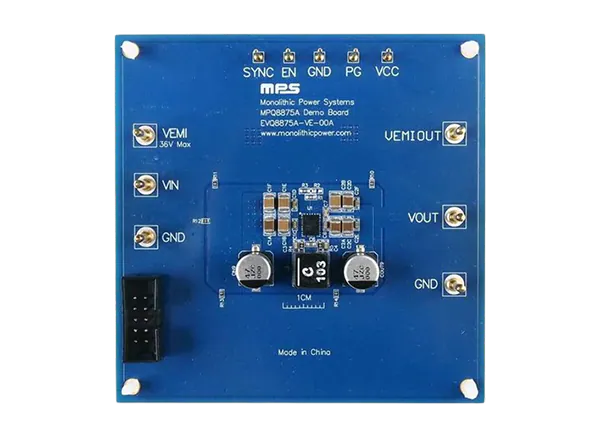

摘要： 单片电源系统(MPS) EVQ8875A-VE-00A评估板旨在演示MPQ8875A的能力。

单片电源系统(MPS) EVQ8875A-VE-00A评估板旨在演示MPQ8875A的能力。MPQ8875A是一个36V，单片，同步DC/DC buck-boost转换器。该器件的宽2.2V到36V输入电压范围是多用途汽车和工业应用的理想选择。恒定实时(COT)控制和集成的四开关配置允许MPQ8875A在buck、boost和buck-boost拓扑之间灵活更改。

特性

宽2.2V至36V工作输入范围
高达5A连续输出电流
关闭电流小于25μA
当V(IN) = 12V时，180μA静止电流
单通道、quad-switch同步的
Buck-boost配置

10毫欧内部buck HS-FET
10毫欧内部boost LS-FET
25毫欧内部升压高侧(HS)
同步整流器
25毫欧内部buck低侧(LS)

同步整流器
COT控制无缝过渡
内部软启动(SS)
智能电源良好(PG)输出
优化效率和EMI性能

200kHz至1MHz可配置开关频率(fSW)
250kHz到1MHz同步频闪
频率扩展频谱
可配置的开关速度

保护功能

逐周期限流
过流保护((OCP)
可配置的输入UVLO
输出过压保护(OVP)
输入OVP
输出短路保护(SCP)
超高温保护(OTP)

标准，可通过I(2)C接口配置

转换器开/关
输入范围选择
0.5V至30V输出范围为强制
连续传导模式(FCCM)
断续传导模式(DCM)的5V到30V输出范围
同步的输入和输出
开关转换速率
的焊
频率扩展频谱
补偿网络
斜坡补偿
软启动时间
动态V(OUT)与回转速率控制
DCM和FCCM
buck-boost模式下升压开关的COT控制
输入输出OVP
逐周期电流限制阈值
反向电流限制阈值
(OCP
输出SCP
热保护
PG阈值
结温度读数

OTP (One-time programmable)默认参数
可在QFN-34 (4mmx5mm)包装
可在可湿侧面包装
可在AEC-Q100一级

应用程序

传感器融合系统
摄像监控系统

信息娱乐系统
汽车应用程序
