二极管合并AP33771 USB PD接收器控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-22

摘要： USB Type-C PD3.0/PPS接收器控制器，针对直流电源请求和TCD控制。

AP33771

二极管。AP33771 USB PD接收器控制器是一款高度集成的USB Type-C PD3.0/PPS接收器控制器。该设备针对直流电源请求和Type-C连接器设备(TCD)的控制。为了利用标准Type-C PD3.0电源适配器的日益普及，AP33771与现有的PD3.0适配器协商，以获得所需的电源配置来提供TCD。

作为来自USB PD源的直流电源请求，Diodes Inc。AP33771从TCD解释电源输入要求(电压/电流和最大功率)。然后与外部USB PD3.0适配器建立电源连接，输出合适的直流电源。电压请求由三个引脚指定(VSEL2、VSEL1、VSEL0)。最多可选择8个电压，AP33771搜索算法支持PD源适配器中的固定PDO和PPS APDO。通过连接到PSEL引脚的电阻器的不同电阻值，也可以选择多达十个最大功率水平。

丰富的电源功能嵌入在芯片上，以减少总BOM，同时保持最大的灵活性。提供了一个一次性可编程(OTP) ROM来存储PD/sink控制器固件。

特性

兼容USB PD Rev. 3.0 v1.2
USB-IF认证的TID: 5000
通过引脚设置支持多达8个电压选择
支持电压选择与动态引脚设置
支持电源能力选择
支持flash FAULT LED显示协商不匹配
主固件支持OTP(一次性可编程)

支持硬复位和自动重启的OVP
支持N-MOS VBUS电源开关驱动
支持电池没电模式
3.3V至24V工作电压范围
无铅，符合RoHS标准
无卤、无锑绿色装置

应用程序

配备USB Type-C连接器的电池供电设备
USB型c -传统桶形连接器电源适配器电缆

USB PD3.0 PPS测试器
配备USB Type-C连接器的直流电源输入设备

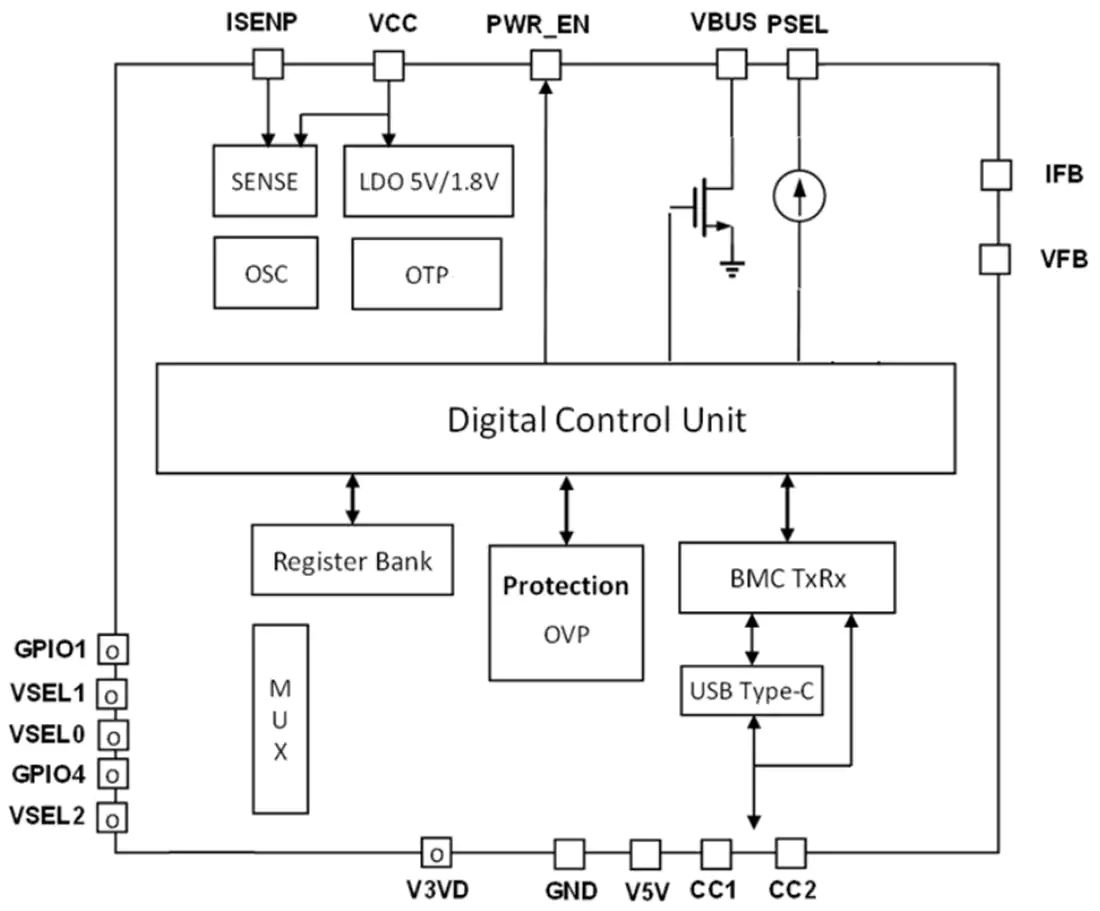

原理框图
