摘要： 微型电路HFCQ 50欧姆陶瓷高通滤波器通过使用专有的LTCC材料系统和分布式滤波器拓扑实现了微型尺寸(2.5mm x 2.0mm)和高重复性性能。

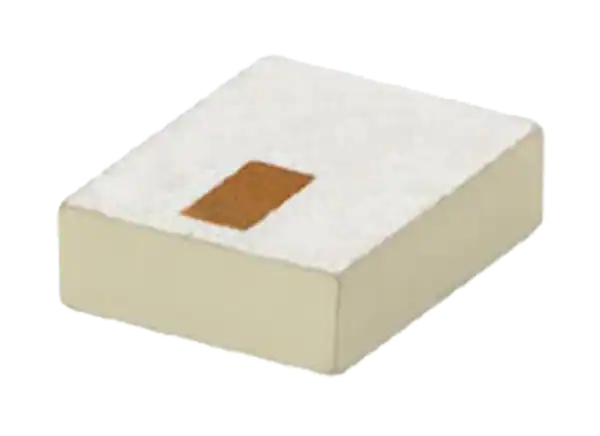

微型电路HFCQ 50欧姆陶瓷高通滤波器通过使用专有的LTCC材料系统和分布式滤波器拓扑实现了微型尺寸(2.5mm x 2.0mm)和高重复性性能。这些组件具有29GHz到39GHz或36.5GHz到50GHz的频率范围，处理高达1W的射频输入功率，并提供广泛的工作温度范围从-55°C到+125°C。HFCQ高通滤波器是测试和测量应用的理想选择。
标准小1008(2.5毫米x 2.0毫米)外壳风格
低插入损耗
屏蔽结构防止滤波器失谐
通过使用LGA(陆地网格阵列)减少占地面积
表面安装挑选和放置标准外壳样式
LTCC材料系统和分布式滤波器拓扑结构
通过无铅认证
hfcq - 2902 +
25dB到40dB的典型阻带范围
典型通带1.5dB，最大2.75dB
频率范围为29GHz至39GHz
插入损耗
典型通带返回损耗为13dB
-55°C至+125°C的温度范围
1W射频功率输入
hfcq - 3652 +
26dB到40dB的典型阻带范围
典型通带2.0dB，最大3.0dB
频率范围为36.5GHz至50GHz
插入损耗
10dB典型通带返回损耗
-55°C至+125°C的温度范围
1W射频功率输入
