Molex SMP-MAX和SMP-MAX EVO 50欧姆 RF连接器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-28

摘要： Molex SMP-MAX和SMP-MAX EVO 50欧姆 RF连接器是板对板和板对滤波器射频连接器，具有广泛的工作频率范围从DC到10GHz。

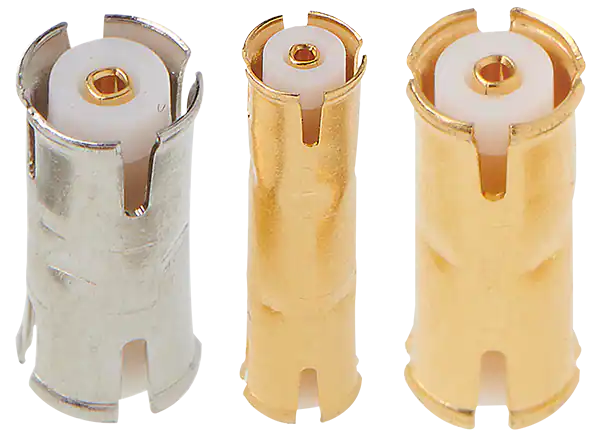

Molex SMP-MAX和SMP-MAX EVO 50欧姆 RF连接器是板对板和板对滤波器射频连接器，具有广泛的工作频率范围从DC到10GHz。这些超小型连接器在表面安装和通孔安装选项中都具有推入和snap耦合选项和配置。在2.7GHz下高达300W的高功率额定值为射频放大器提供了优异的性能。Molex SMP-MAX和SMP-MAX EVO 50欧姆射频连接器适用于各种电信和网络应用，包括基站，无线电头，中继器和系统模块。

特性

直流至10GHz工作频率范围宽
可选适配器长度6.20毫米至67.45毫米
Subminiture连接器
坚固的结构@ 4GHz
Push-on和snap耦合选项
可提供通孔和表面安装选项

SMP-MAX权力处理:

在2.7GHz和25°C下大于300W
在2.7GHz和85°C下大于200W

SMP-MAX EVO电源处理:

平均125°C下30W
125°C峰值150W

SMP-MAX EVO的特性

PCB类型的主体加工从黄铜到黑色PA
少用机器黄铜材料

应用程序

基站
无线头
系统模块
无线电模块

小细胞
中继器
5 g大规模分布式天线

规范

大于7N中心触点保持力
接触力(典型的):

45 n棘爪(抓)
14 n光滑的孔

脱离力(典型的):

9-45N制动器(扣上)
9 n光滑的孔

100循环最小连接器耐久性

50欧姆标称阻抗
330V RMS最大电压
直流至10GHz额定频率
黄铜/铍铜合金房屋
黄铜外柱中心触点
铍铜母中心触点
PEEK或聚四氟乙烯绝缘体
-55至+165的工作温度
