ADXL367 MEMS加速度计的介绍、特性、及应用

来源:HQBUY 发布时间:2023-02-28

摘要: 一种超低功耗的三轴MEMS加速度计,在100Hz的输出数据速率下消耗0.89μA。

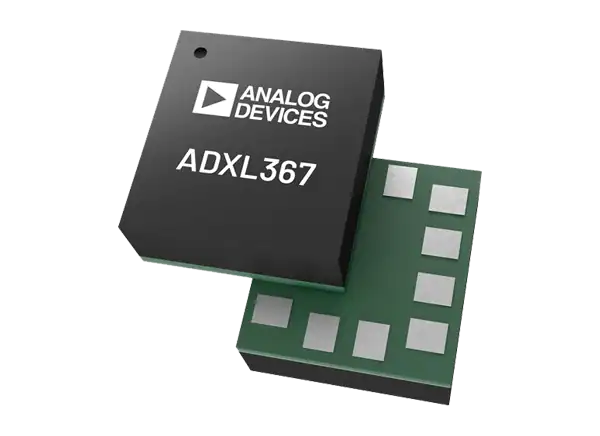

模拟设备公司。ADXL367 MEMS加速度计是一款超低功耗的三轴微机电系统(MEMS)加速度计,在100Hz输出数据速率下消耗0.89μA,在运动触发唤醒模式下消耗180nA。ADXL367不通过欠采样来别名输入信号,而是在所有数据速率下采样传感器的全带宽,不像加速度计使用功率占空比来实现低功耗。


ADI ADXL367 MEMS加速度计具有恒定的14位输出分辨率。同时,当较低的分辨率足够时,8位格式化的数据被交付以实现更高效的单字节传输。为了与ADXL362设计兼容,还支持12位格式化数据。该设备提供±2g、±4g和±8g的测量范围,在±2g范围内的分辨率为0.25mg/LSB。


ADXL367包括许多功能,以实现真正的系统级功耗降低。这些特性包括一个深度多模输出先入先出(FIFO),一个内置微功率温度传感器,一个用于同步转换附加模拟输入的内部模数转换器(ADC),具有中断能力,单点和双点检测,可以在任何输出数据速率下仅增加35nA电流,以及一个防止错误触发的状态机。此外,ADXL367还提供了采样时间的外部控制和外部时钟。


ADXL367工作在广阔的1.1V到3.6V电源范围内,如果需要,可以连接到在独立电源电压下运行的主机。ADXL367封装在2.2mm × 2.3mm × 0.87mm的封装中。


特性

  • 电源电压范围

    • 1.1V至3.6V单电池运行

    • 内部电源调节高PSRR

  • 0.25毫克/ LSB高分辨率

  • 内置的系统级节能功能

    • 单点和双点检测,仅增加电流35nA

    • 可调阈值睡眠和唤醒模式的运动激活

    • 自主中断处理,不需要微控制器的干预,允许系统的其余部分完全关闭

    • 深度512样本嵌入式FIFO最小化主机处理器负载

    • 清醒状态输出可实现运动激活开关

  • 超低功耗

    • 0.89μA, 100Hz ODR, 2.0V电源

    • 180nA动作激活唤醒模式

    • 40 na待机电流

  • 噪音低至170μg/√Hz

  • 通过外部触发器加速样本同步

  • 芯片上的温度传感器

  • 内部两极抗混叠滤波器

  • SPI(4线制)和I(2)C数字接口

  • 小而薄的2.2mm × 2.3mm × 0.87mm的包装


应用程序

  • 24/7不间断传感

  • 工业

  • 数字医疗

  • 产消者

  • 助听器

  • 生命体征监测装置

  • 运动节能开关

  • Motion-enabled计量设备

  • 单电池操作的智能手表

  • 智能家居

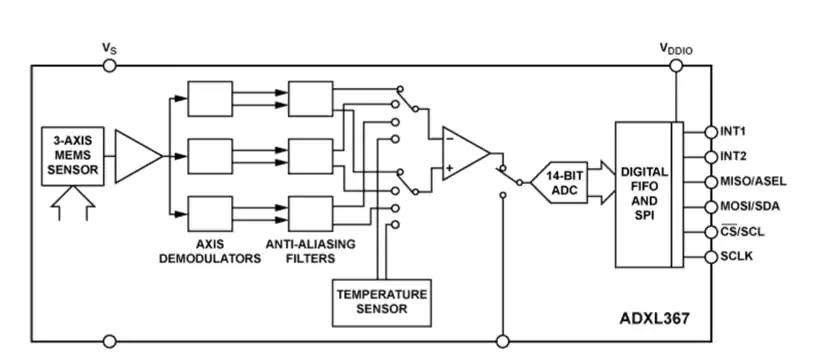

原理框图
