摘要： 具有高精度电池电压测量，可达6S电池模块。

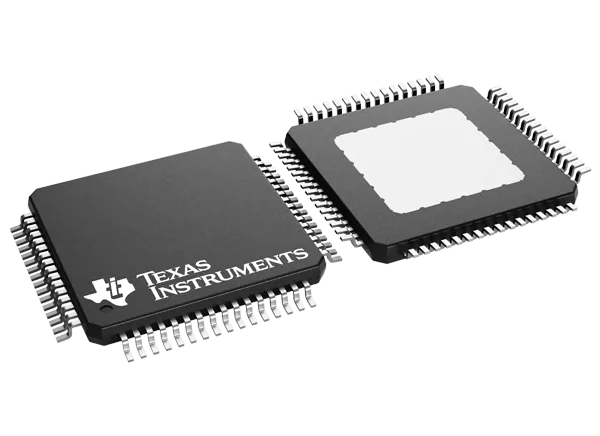

德州仪器BQ756506-Q1汽车6S精密电池监控器功能高精度电池电压测量，可达6S电池模块。该装置提供了这些测量不到200 μ s，同时还支持分流电阻电流感知测量。集成前端滤波器允许系统在单元输入通道上实现简单、额定电压低、差分RC滤波器。此外，集成后adc低通滤波器提供滤波后的直流电压测量。

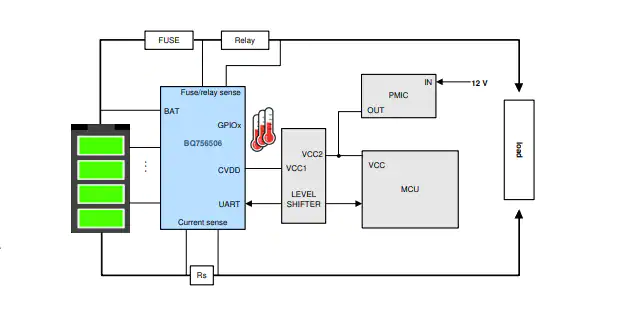

TI BQ756506-Q1汽车6S电池监视器提供集成的电流传感功能，可与电池电压测量同步，以更好地计算荷电状态(SOC)。
该设备还支持集成电流传感功能，可与电池电压测量同步，以更好地计算荷电状态(SOC)。BQ756506-Q1持续自主内部电池平衡与温度监测自动暂停和恢复平衡，避免过温情况。
适合汽车应用
AEC-Q100合格结果如下:
设备温度等级1:环境工作温度范围-40℃~ +125℃
设备HBM ESD分类等级2级
设备CDM ESD分类等级C4B
功能性Safety-Compliant
为功能性安全应用开发
协助ISO 26262系统设计的文件
系统能力达到ASIL D
硬件能力达到ASIL D
±1.5 mv ADC精度
引脚包和软件兼容设备系列:
可堆叠显示器16S (BQ79616-Q1, BQ79656-Q1)， 14S (BQ79614-Q1, BQ79654- Q1)， 12S (BQ79612-Q1, BQ79652-Q1)
独立显示器48V系统(BQ75614-Q1)
支持现代测量
支持熔断器和继电器开闭诊断
内置冗余路径用于电压、温度和电流诊断
所有细胞通道的128µs内的高度精确的细胞电压测量
集成后adc可配置数字低通滤波器
内置主机控制的硬件复位，以模拟类似于端口的设备复位
支持内部单元平衡
平衡电流240mA
内置平衡热管理与自动暂停和恢复控制
5V LDO输出为外部数字隔离器供电
UART主机接口
内置的SPI控制器
汽车12V锂离子电池系统
电动自行车,E-scooters
