达尔科技 AP43776 USB Type-C 协议解码器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-11-28

摘要： 高度集成，双通道，USB Type-C ，PD3.1 / PPS / QC5协议解码器。

达尔科技AP43776 USB Type-C 协议解码器是一个高度集成的，双通道，USB Type-C, PD3.1 / PPS / QC5协议解码器。它通过了USB Type-C电源传输规范Rev 3.1 V1.1认证与PPS和Quick Charge QC5协议。该设备可以支持从3.3V到21V的全范围PPS APDO(增强功率数据对象)，具有20mV/步电压分辨率，最高可达6A电流，具有50mA/步分辨率，用于电源管理。为了使输出电流超过3A, AP43776支持e-Marker电缆检测，内置VCONN开关具有30mA驱动能力和过流保护(OCP)。电缆损失补偿也被嵌入。

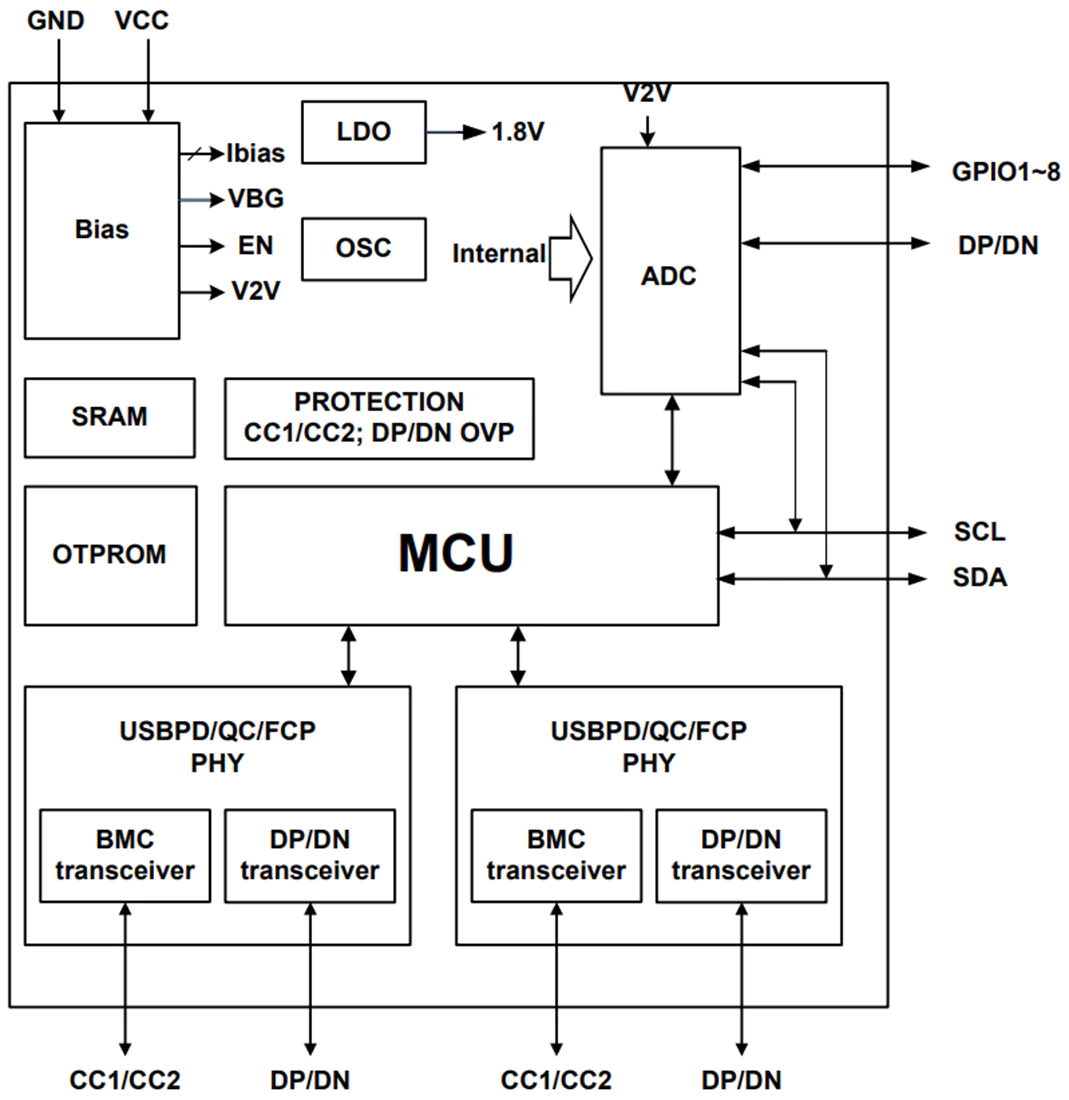

二极管。AP43776提供了一个嵌入式MCU和内置ADC转换器，用于电压和温度测量，其中过温保护(OTP)和其他特定功能可以通过I(2)C引脚和富GPIO引脚实现。工作与两个I(2)C配备的Buck-Boost控制器或转换器与PD3.1 PPS输出电路，AP43776作为I(2)C主。它支持两个独立的PD3.1 PPS充电应用，而不需要为每个PD3.1输出端口使用额外的输出启用MOS芯片。

通过内置固件，AP43776可以支持各种智能电源管理功能，如两个连接的USB Type-C PD设备之间的电源共享方案，低电池电量降额，热功率降额，LED灯指示等。两台AP43776设备还可以通过一个UART (GPIO)引脚互连，为连接到固定电源的所有四个USB Type-C端口实现智能电源共享方案。
