摘要: 提供USB到UART接口,可选时钟发生器和FTDIChip-ID 安全适配器。

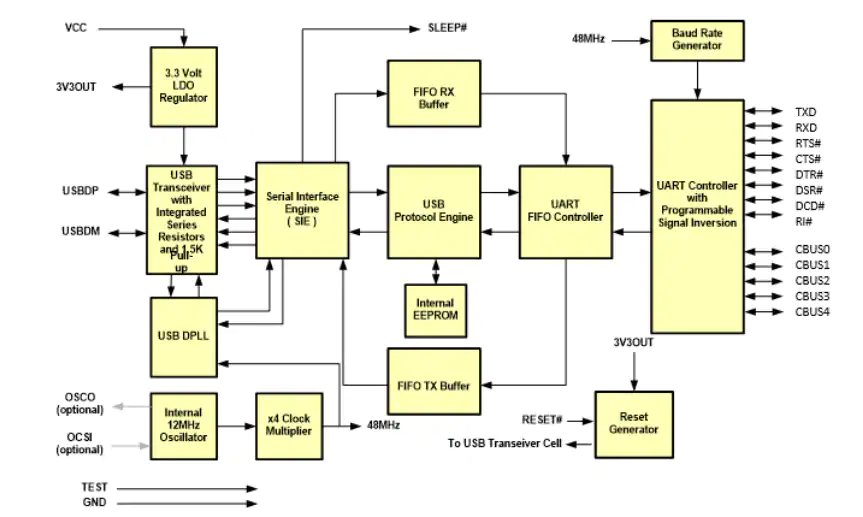

FTDI芯片FT232RN USB UART集成电路提供USB到串行UART和位bang/GPIO模式,可选时钟发生器输出。FT232RN提供异步和同步bit-bang接口模式。通过充分集成外部EEPROM、时钟电路和USB电阻,集成FT232RN的USB到串行设计进一步简化。
FTDI芯片FT232RN USB UART ic是一款适用于某些应用领域的“三合一”芯片,与之前的芯片相比增加了两项新功能。内部产生的时钟(6MHz, 12MHz, 24MHz和48MHz)可以从FT232RN中分离出来,用于驱动微控制器或外部逻辑。
FT232RN封装在无铅(RoHS兼容)紧密型28针SSOP (FT232RNL)和32针QFN (FT232RNQ)封装中。
单片机USB到异步串行数据传输接口
整个USB协议在芯片上处理,没有USB特定的固件编程是必需的
完全集成1024位EEPROM存储设备描述符和CBUS I/O配置
完全集成的USB终端电阻
完全集成的时钟生成,不需要外部晶体,加上可选的时钟输出选择,使外部MCU或FPGA无胶水接口
数据传输速率从300波特到3波特(RS422, RS485, RS232)在TTL级别
128字节的接收缓冲区,和256字节的传输缓冲区利用缓冲平滑技术,以允许高数据吞吐量
FTDI的免版税虚拟Com端口(VCP)和直接(D2XX)驱动程序在大多数情况下消除了USB驱动程序开发的需求
独特的USB FTDIChip-ID 功能
可配置的CBUS I/O引脚
发射和接收LED驱动器信号
UART接口支持7或8个数据位,1或2个停止位和奇/偶/标记/空格/无奇偶校验
同步和异步位击接口选项与RD#和wr#频闪器
FIFO接收和传输缓冲区,以实现高数据吞吐量
设备提供预先编程与唯一的USB序列号
支持总线供电,自供电和高功率总线供电USB配置
集成+3.3V电平转换器USB I/O
UART和CBUS上的集成电平转换器,用于+1.8V和+5V逻辑之间的接口
True 5V/3.3V/2.8V/1.8V CMOS驱动输出和TTL输入
可配置的I/O引脚输出驱动强度
集成的上电复位电路
完全集成的AVCC供电过滤-不需要外部过滤
UART信号反转选项
+3.3V到+5.25V单电源操作
低工作和USB挂起电流
低USB带宽消耗
UHCI/OHCI/EHCI主机控制器兼容
USB 2.0全速兼容
-40°C至85°C延长工作温度范围
紧凑型无铅柱28引脚SSOP和QFN-32封装(均符合RoHS标准)
USB到RS232/RS422/RS485转换器
将遗留的外设升级到USB
蜂窝和无绳电话USB数据传输电缆和接口
基于MCU/PLD/ fpga的USB接口设计
USB音频和低带宽视频数据传输
PDA向USB传输数据
USB智能卡阅读器
USB仪器
USB工业控制
USB MP3播放器接口
USB FLASH卡读取器和写入器
机顶盒PC - USB接口
数码相机接口
USB硬件调制解调器
USB无线调制解调器
USB条形码阅读器
USB软、硬件加密适配器
