摘要： 有一个TEA2096T SR控制器和两个150V mosfet。

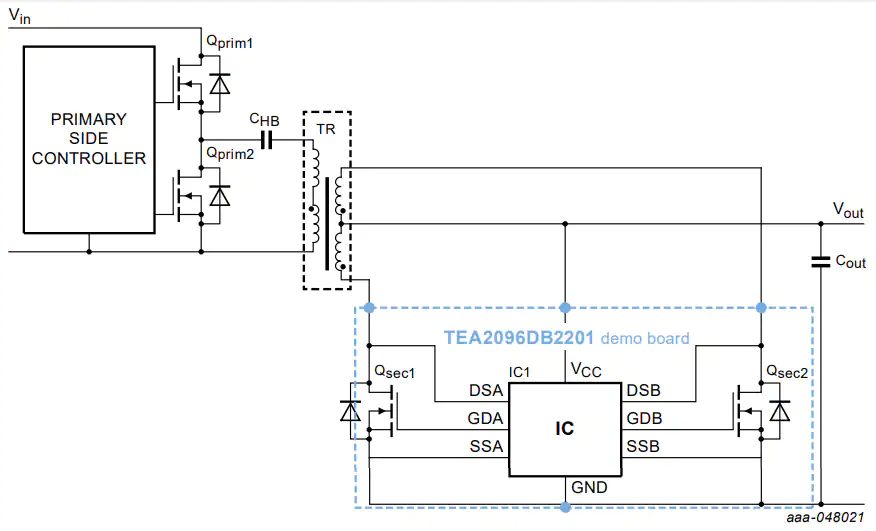

NXP Semiconductors TEA2096DB2201评估板有一个TEA2096T SR控制器和两个150V mosfet。TEA2096T是一种专用的控制器IC，用于谐振变流器的二次侧同步整流。它包含了感知和驱动SR mosfet的两个阶段。这对中心抽头二次变压器绕组的输出进行了整流。TEA2096T漏源级额定电压为200V。这些特点使评估板适用于输出电压高达60V的应用。
谐振变流器的双同步整流
容易更换现有谐振变换器的二次侧整流器
用于独立感知每个SR MOSFET的漏极和源极电压的差分输入
自适应门驱动快速关闭在传导结束和在任何负载的最高效率
驱动低欧姆mosfet的调节电平为- 25mV
SR控制没有最小准时
支持1MHz的开关频率
联锁功能，以防止同时传导的外部mosfet
电源电压范围从4.75V到38V
支持5V电源操作与逻辑级SR mosfet
节能运行的供电电流为80μA
带主动栅下拉的欠压锁定(UVLO)保护
