德州仪器INA350低功率仪表放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-06

摘要： 德州仪器公司的INA350低功率仪表放大器是一款可选择增益仪表放大器，提供了四种增益选项，可在小封装INA350ABS和INA350CDS变体中使用。

德州仪器公司的INA350低功率仪表放大器是一款可选择增益仪表放大器，提供了四种增益选项，可在小封装INA350ABS和INA350CDS变体中使用。INA350ABS的增益选项为10或20，而INA350CDS的增益选项为30或50。这些增益选项可以通过切换增益选择(GS)引脚来选择。INA350是桥式传感和差分到单端转换应用的理想选择。

INA350采用精密匹配的集成电阻，通过消除对精密或紧密匹配的外部电阻的需求，节约了BOM成本、取放机处理成本和板空间。该设备直接与低速、10位到14位的模数转换器(ADC)连接，非常适合替代使用商用放大器和离散电阻构建的仪器放大器的离散实现。

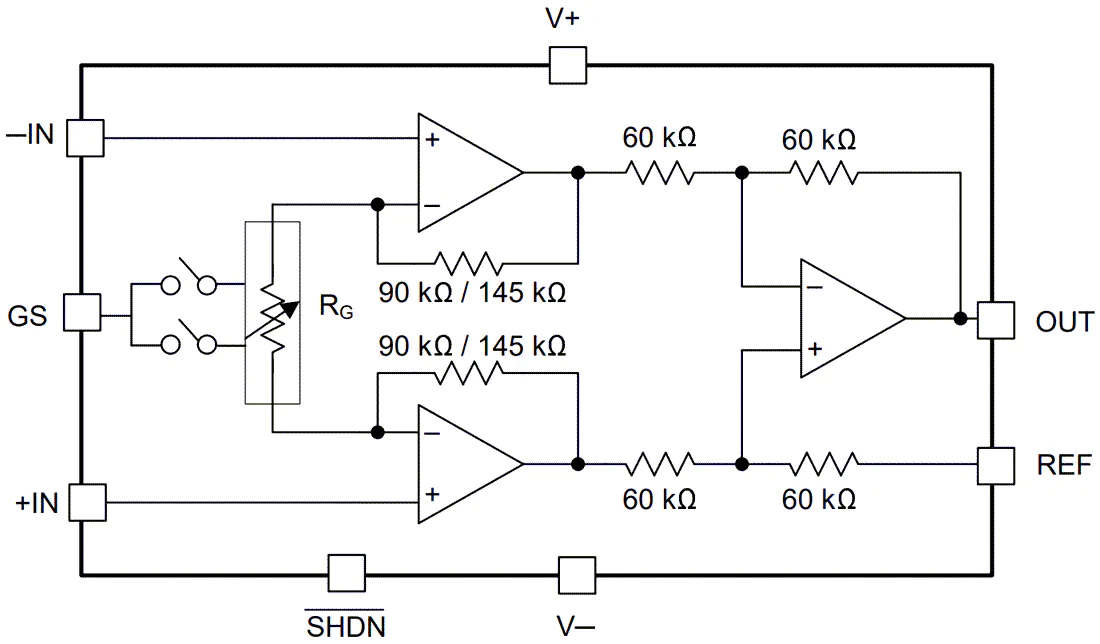

德州仪器的INA350优化了性能，设计了三放大器架构。它实现了85dB的最小CMRR和0.6%的最大增益误差，以及1.2mV的最大偏移在所有增益选项中，而只消耗125 μ A的最大静止电流。它有一个集成的关闭选项，关闭放大器时，空闲为电池供电的应用程序节省额外的电力。
