MONOLITHIC POWER SYSTEMS (MPS) MPS 桥门驱动器

单片电源系统(MPS) MP1922 h桥门驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-01

摘要： 单片电源系统(MPS) MP1922 h桥门驱动器设计用于驱动两个n通道功率mosfet，具有高达3A源和4A汇聚电流能力。

单片电源系统(MPS) MP1922 h桥门驱动器设计用于驱动两个n通道功率mosfet，具有高达3A源和4A汇聚电流能力。这些门驱动是单通道集成电路，支持高达100V的输出电源电压。h桥门驱动器具有可配置的转速控制，FET减饱和保护，可调死区时间控制，欠压锁定(UVLO)和热停机。这些MP1922门驱动器适用于电机驱动器的应用，汽车泵，风扇，增压器和执行器，动力钻，和电动自行车。

特性

支持100V供电操作
3A源，4A沉栅驱动电流
内部电荷泵和自动刷新高侧(HS)门驱动器
综合现代放大器
低功耗睡眠模式
可编程控制回转速率

外部mosfet的去饱和保护
热关机
欠压锁定(UVLO)
故障显示输出
热增强表面贴装封装
可在QFN-22 (4mmx5mm)包装

应用程序

无刷直流(BLDC)电机和永磁同步电机(PMSM)驱动
大电流刷直流电机驱动
汽车泵，风扇，增压器和执行器

力量训练
电动自行车

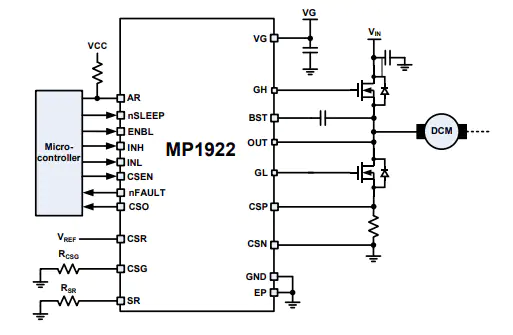

典型的应用程序图

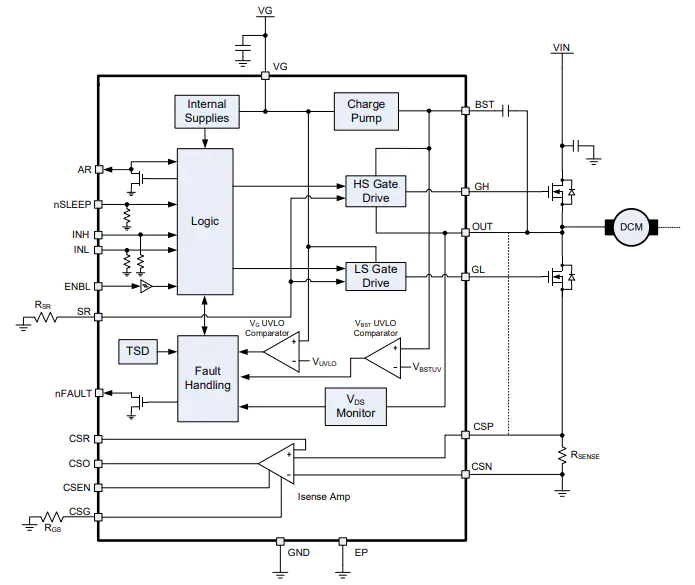

原理框图

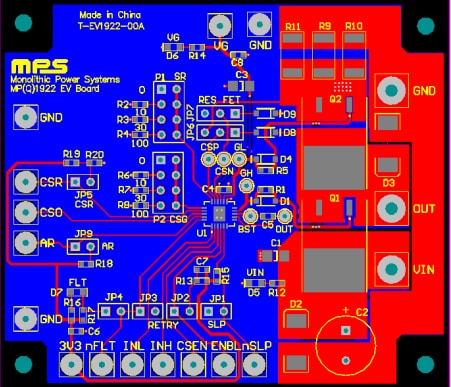

MP1922 PCB布局
