摘要： 德州仪器TPS56424x同步降压转换器是一种简单、易于使用、功率密度高、效率高的同步降压转换器。
德州仪器TPS56424x同步降压转换器是一种简单、易于使用、功率密度高、效率高的同步降压转换器。该设备支持的输入电压范围从3V到16V和高达4A的连续电流SOT-563封装。

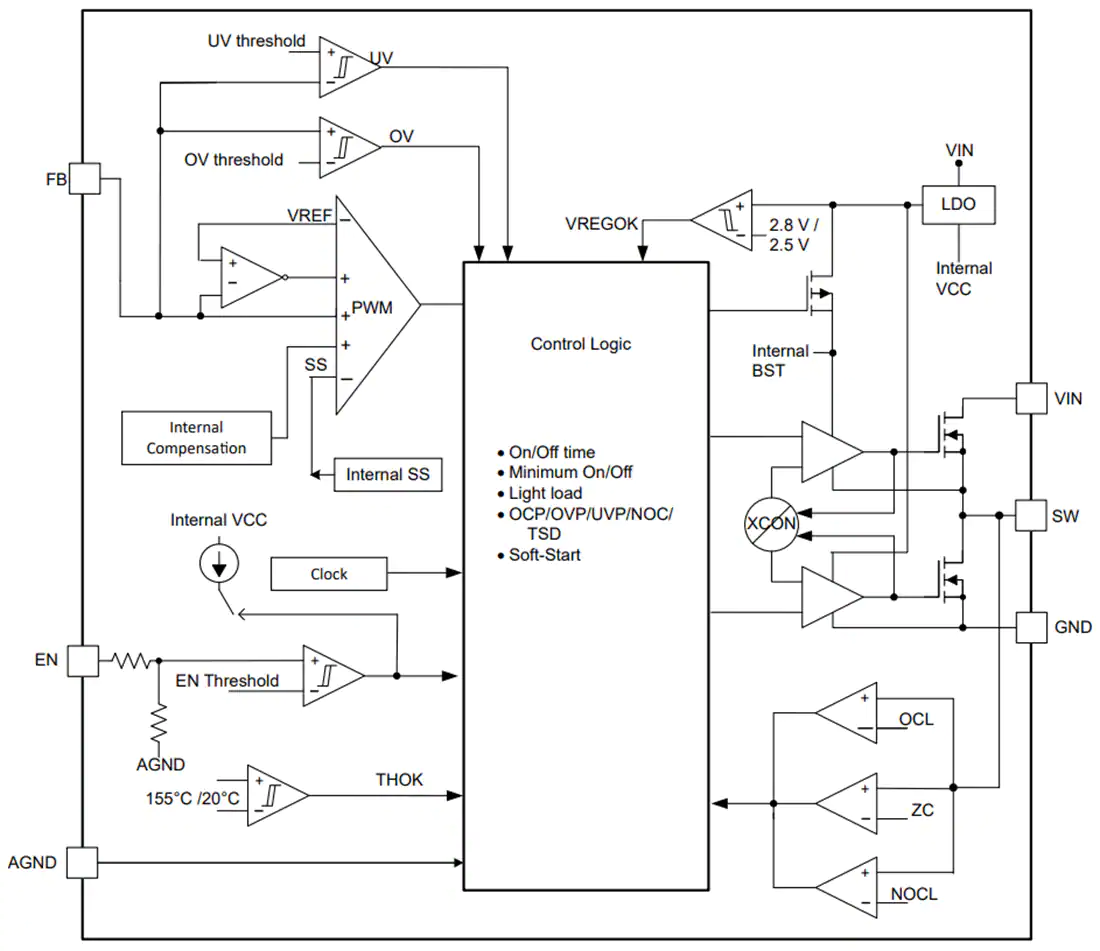

德州仪器TPS56424x采用D-CAP3拓扑结构，提供快速瞬态响应，支持低esr输出电容，无需外部补偿。它有两个接地，GND和AGND，它们应该连接以获得最佳的热性能。AGND还提供良好的负载和线路调节。该设备可支持高达95%的值班操作。

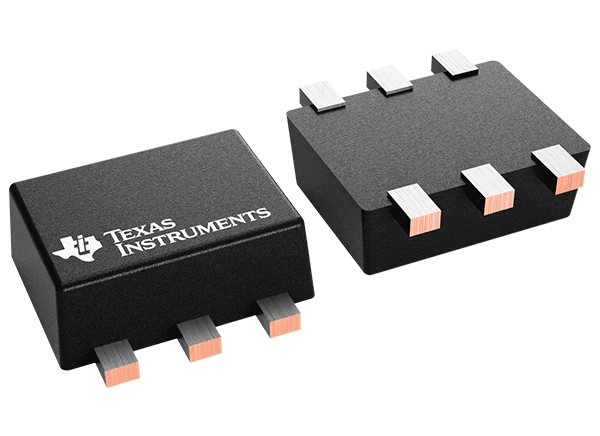

TPS564242在生态模式下运行，在轻负荷下保持高效率。TPS564247在FCCM模式下工作，保持相同的频率，并在所有负载条件下降低输出纹波。它集成了完整的保护通过OVP, OCP, UVLO, OTP, UVP与hiccup。该设备采用1.6mm × 1.6mm SOT-563封装，并具有易于PCB布局的优化引脚。结温指定为-40°C到125°C。
配置为广泛的应用程序
输入电压范围为3V ~ 16V
0.6V至7V输出电压范围
0.6 v参考电压
±1%参考精度在25°C
±1.5%参考精度在-40°C至125°C
集成28.8毫欧和15.4毫欧 R(DSON)场效应管
低静止电流
1.2 mhz切换频率
支持最大95%占空比运行
一个精密的EN阈值电压
1.39ms固定的典型软启动时间
使用方便，溶液体积小
生态模式(TPS564242)和轻载FCCM模式(TPS564247)
完整P2P家族的一部分，包括4A、5A和6A解决方案和FCCM/ECO操作
D-CAP3 控制拓扑
支持启动与预偏压输出
无闩锁用于OV/OT/UVLO保护
防紫外线打嗝模式
逐周期OC和NOC限值
6-pin说- 563包
液晶电视，机顶盒，DVR，流媒体播放器
IP网络摄像头，视频门铃，楼宇安全网关
WLAN/Wi-Fi接入点，调制解调器(电缆/DSL/GFAST)，固态驱动器
