德州仪器UCC21737-Q1单通道栅极驱动器IC的介绍、特性、及应用

来源：HQBUY 发布时间：2022-11-18

摘要： 一种为高达2121V直流工作电压的SiC mosfet和igbt设计的电隔离栅极驱动器。

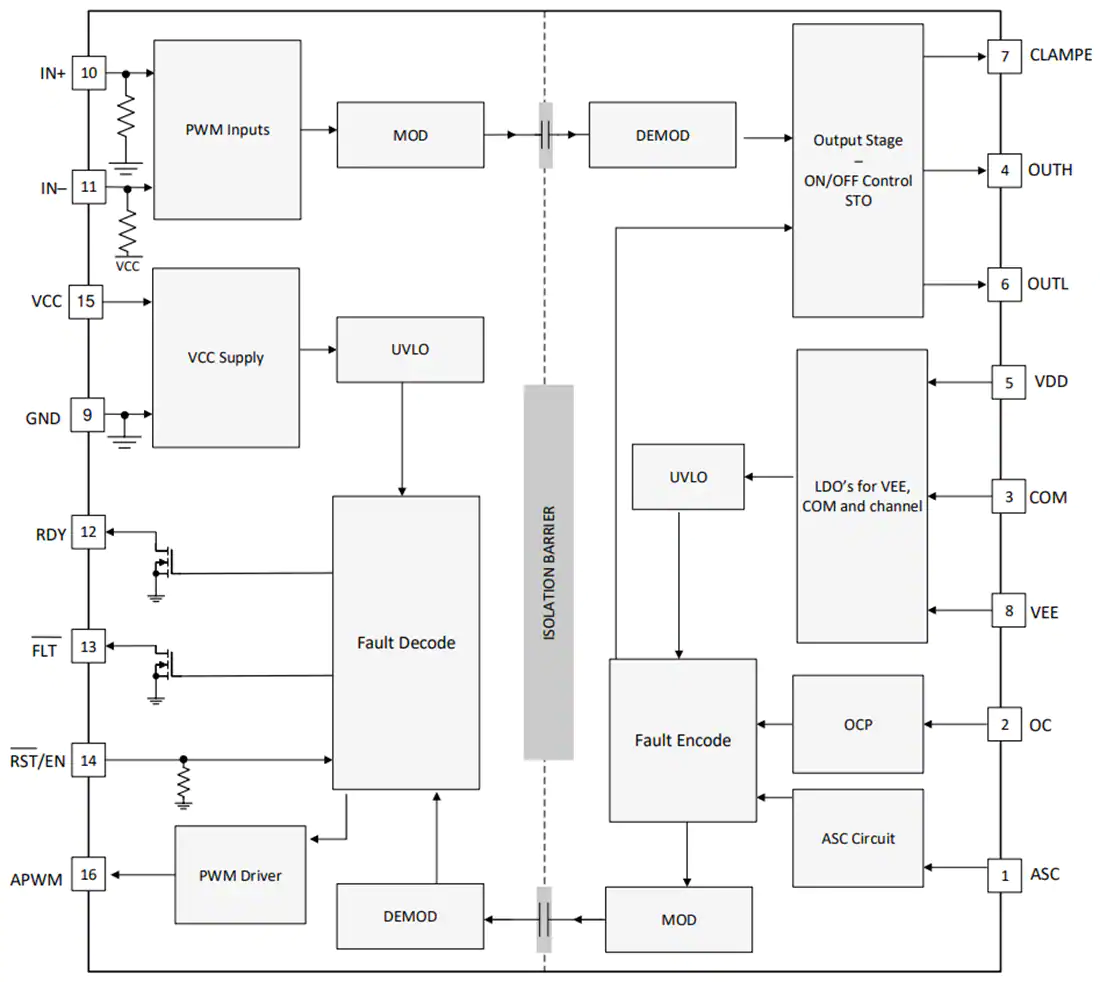

德州仪器UCC21737-Q1单通道栅极驱动器是一种电隔离栅极驱动器，设计用于高达2121V直流工作电压的SiC mosfet和igbt，具有先进的保护功能，一流的动态性能和鲁棒性。该器件具有高达±10A的峰值源和汇聚电流。

用SiO(2)电容隔离技术将输入端与输出端隔离。该功能支持高达1.5kV(RMS)的工作电压和12.8kV(PK)的浪涌抗扰性，隔离屏障寿命超过40年。它还提供较低的部分对部分的倾斜和大于150V/ns的共模噪声免疫(CMTI)。

德州仪器UCC21737-Q1包括最先进的保护功能，如快速过流和短路检测，故障报告和分流电流传感支持。它还具有有源米勒钳，输入和输出侧电源UVLO，以优化SiC和IGBT的开关行为和鲁棒性。ASC特性可以在系统发生故障时强制打开电源开关。这个特性增加了驱动程序的通用性，并简化了系统设计工作、尺寸和成本。
