亚德诺半导体 adsynchrona14 - ebz多通道时钟设备的介绍、特性、及应用

来源：HQBUY 发布时间：2022-11-23

摘要： 用于评估和原型化需要频率源时钟的应用程序。

亚德诺半导体AD-SYNCHRONA14-EBZ多通道系统时钟设备是独立的评估和原型应用程序，需要高精度的频率和相位控制源时钟。AD-SYNCHRONA14-EBZ基于AD9545和HMC7044，简化了复杂系统中的时钟分配和多通道同步。该设备旨在由训练有素的专业人员在实验室环境中使用，而不是作为商业用途的最终产品。

ADI AD-SYNCHRONA14-EBZ通过SMA和TwinAX接口实现了1U的机械形状因子。该时钟设备以独立模式运行，使用内部OCXO或从选择的外部源提供，如三个独立的高速差分时钟输入，10MHz参考和1PPS。这种灵活性，结合选择100MHz或122.88MHz的内部VCXO选项的能力，为各种应用领域所需的频率和精度提供了几乎无限的选择。

特性

处理系统

树莓派4,ARM Cortex-A72, 2GB SDRAM

用户界面

千兆以太网
2个USB 3.0端口
2个USB 2.0端口
SPI接口
GPIO
2个双色led
公销头

时钟处理设备

HMC7044(高性能，3.2GHz, 14输出抖动衰减器)
AD9545 (1 PPS同步器和自适应时钟转换器)

电力供应

直流12V, 3A管式插孔

时钟输出

4 x TWINAX LVPECL AC&直流耦合，100欧姆 diff
2 x SMA LVPECL交流耦合
4 x SMA CMOS
4 x SMA LVDS交流耦合

时钟输入

3差分100欧姆 SMA时钟输入
PPS输入
同步输入
10 mhz输入

内部参考资料

100Mhz和122.88Mhz超低相位噪声vcxo (-165dBc/Hz)
40Mhz和38.4Mhz tcxo(±1ppm) 50MHz OCXO (+/- 10ppb)
内部引用是软件可配置的

应用程序

高精度参考时钟分布
系统从一个单一的来源计时
时钟来自100MHz或122.88MHz

相控阵系统，雷达，电子战，卫星通信系统，SDR
台式设备
遥控操作

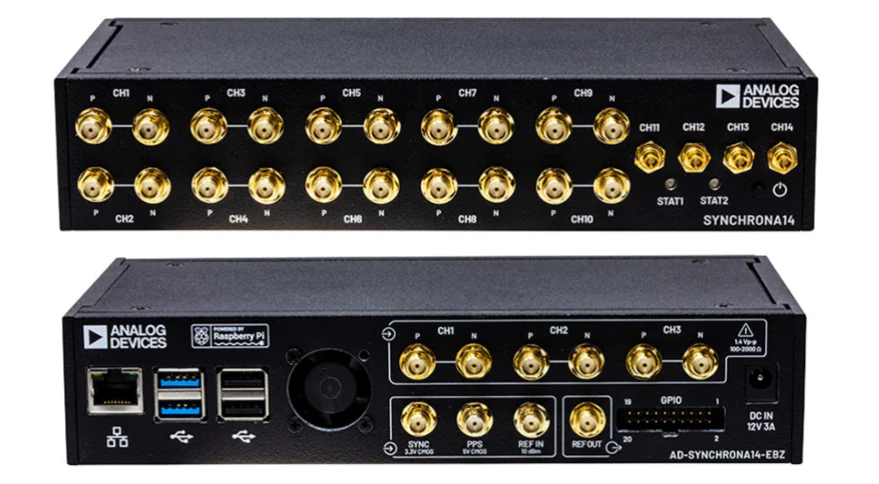

前,后视图

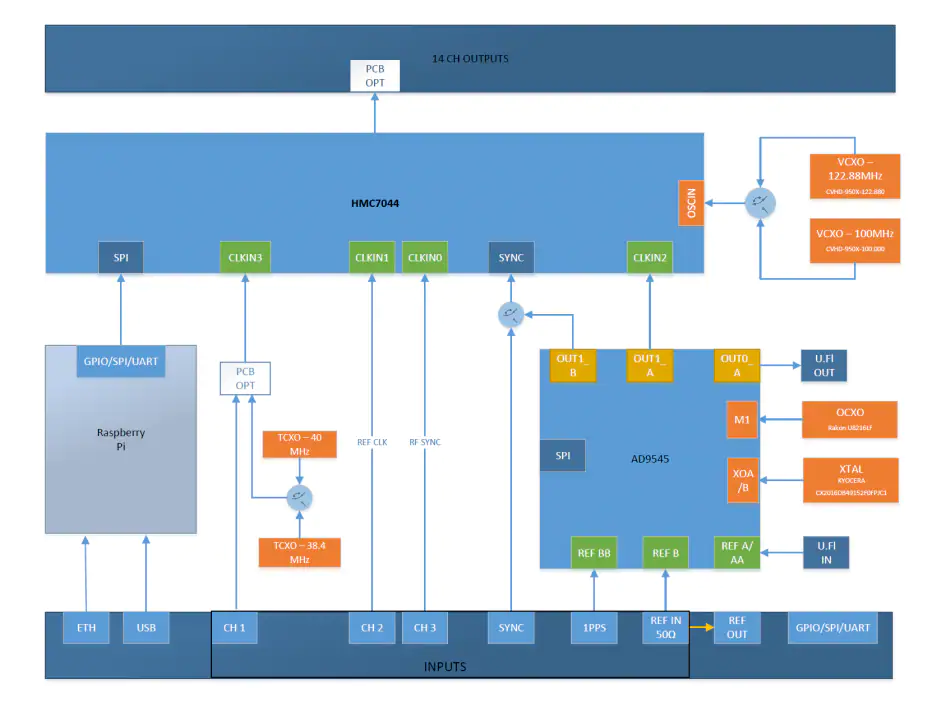

框图

附加电压转换板
