摘要: 开式漏极输出由隔离屏障与输入电路隔开。

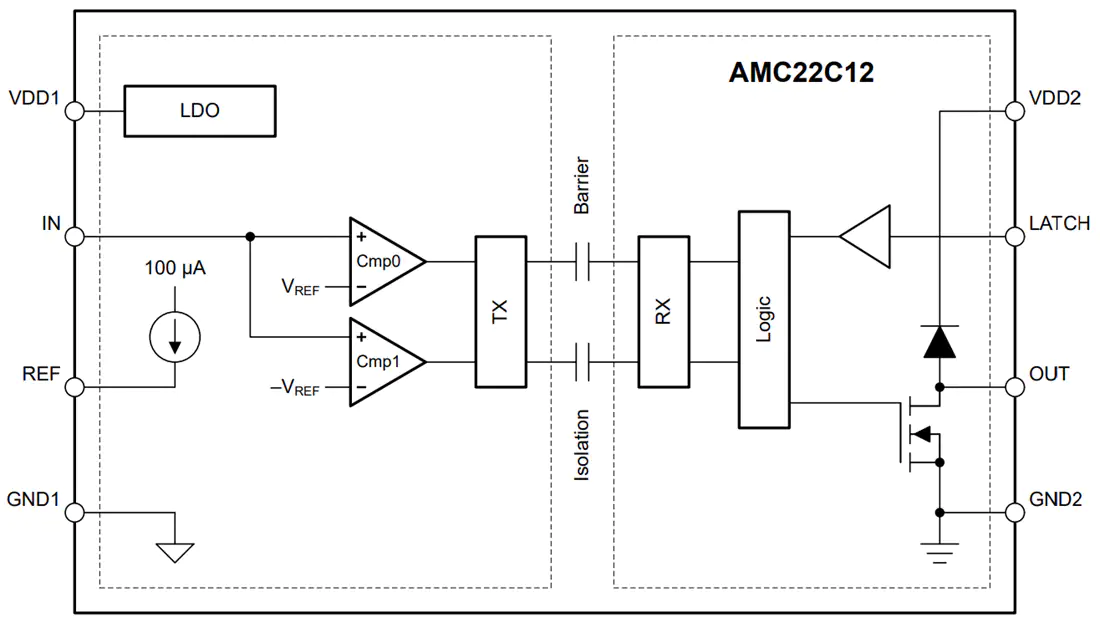

AMC22C12/AMC22C12- q1孤立窗口比较器是一种响应时间短的孤立窗口比较器。开式漏极输出通过抗磁干扰的隔离屏障与输入电路分离。根据DIN EN IEC 60747-17 (VDE 0884-17)和UL1577,该屏障被认证提供高达3kV(RMS)的电隔离。它还支持高达560V(RMS)的工作电压。
比较窗口以0V为中心,这意味着如果输入电压的绝对值超过跳闸阈值,比较器跳闸。跳闸阀值可调,从20mV到300mV通过一个单独的外部电阻;因此,比较窗口范围为±20mV ~±300mV。当REF引脚上的电压大于550mV时,负比较器被禁用,只有正比较器有效。该模式下的参考电压可高达2.7V。这种模式对于监控电压供应尤其有用。

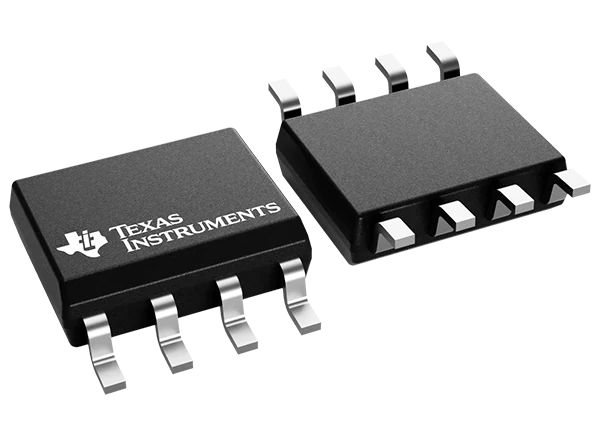

设备上的开漏输出支持透明模式(LATCH输入绑定到GND2),其中输出遵循输入状态,或锁存模式,其中输出在锁存输入信号的下降边缘被清除。AMC22C12/AMC22C12- q1采用8引脚SOIC封装,适用于-40°C至+125°C的扩展工业温度范围。德州仪器AMC22C12-Q1设备符合AEC-Q100汽车应用的要求。
3V至27V宽高侧供电范围
2.7V至5.5V低侧供电范围
可调阈值
窗口比较器模式(±20mV至±300mV)
正比较器模式(600mV至2.7V)
100 μ A,阈值调整参考±1%
±1%(最大)在250mV跳闸阀值误差
开漏输出可选锁存模式
280ns(类型)传播延迟
高CMTI (55V/ns (min.))
安全认证
4250V(PK)基本隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
3000V(RMS)隔离每UL1577 1分钟
完全指定的扩展工业温度范围-40°C到+125°C
过流或过电压检测
马达驱动器
频率逆变器
太阳能逆变器
直流/直流转换器
