达尔科技PI2DPX20xx线性ReDrivers 的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-06

摘要： 提供透明通道链路训练和超低信号延迟。

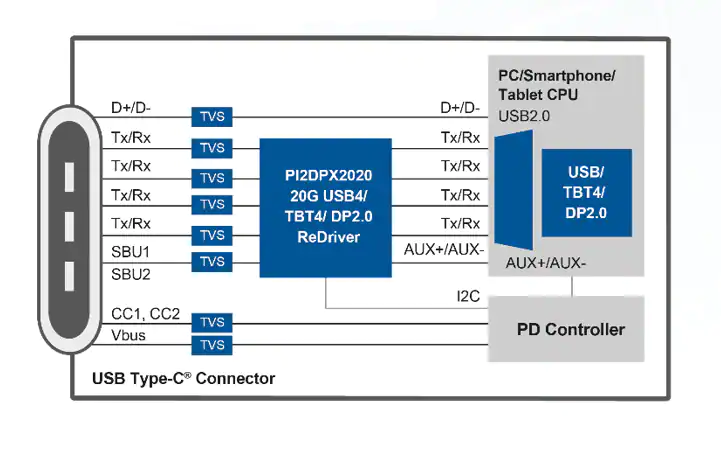

达尔科技PI2DPX20xx线性ReDrivers 提供透明的通道链接训练，并具有超低的信号延迟，允许良好的信号完整性和系统兼容性。PI2DPX2020是一款高性能的1.8V线性ReDriver产品，支持20Gbps USB4 Type-C 单端口或双端口操作，并提供灵活的操作模式，支持其他协议，包括Thunderbolt 4和DisplayPort 2.0 (UHBR20)。此外，PI2DPX2023和PI2DPX2063是1.8V四车道DisplayPort 2.0 (UHBR20)线性redriver，每车道的最大数据速率(最高可达20Gbps)，支持各种DisplayPort传输模式。

达尔科技PI2DPX20xx线性重驱动通过PI2DPX2023引脚带和PI2DPX2020和PI2DPX2063的I(2)C引入可编程均衡增益和平坦增益控制。这些补偿信道损失和消除ISI抖动，以获得更大的信道覆盖范围。PI2DPX2020支持AUX交叉功能，在连接器处翻转。

通过内置的AUX监听器，设备监视DisplayPort流量，实现自动通道配置和省电。AUX crossbar mux便于在输出处翻转。

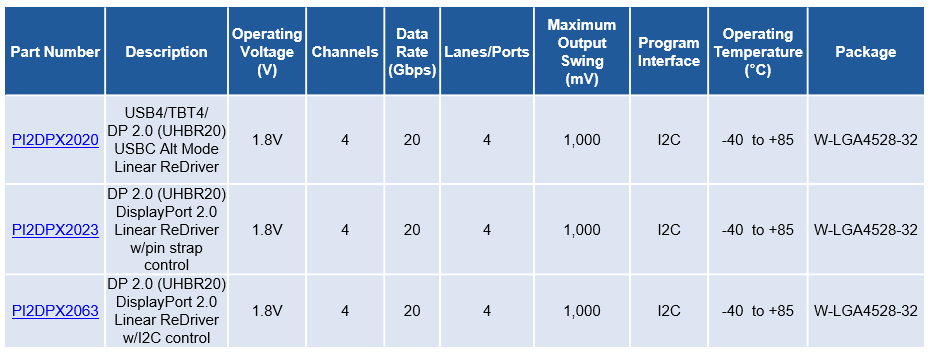

PI2DPX2020、PI2DPX2023和PI2DPX2063封装在W-LGA4528-32封装中。

特性

USB4 Gen3 x1/x2, Thunderbolt4 (x1或x2)， USB4 Gen2 x1/x2, USB4 Gen2/两车道DisplayPort 2.0 (UHBR20/UHBR13.5/UHBR10)或四车道DisplayPort 2.0 (UHBR20/UHBR13.5/UHBR10)
PI2DPX2023/PI2DPX2063支持所有VESA DisplayPort传输模式
