TE连接ECK150/200/250高压直流接触器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-13

摘要： 采用陶瓷技术密封，可在1000VDC下实现高开关能力。

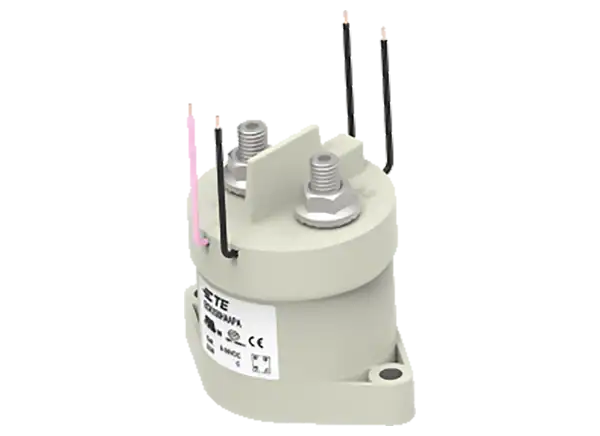

TE Connectivity的ECK150/200/250高压直流接触器专为新能源应用的控制而设计。这些接触器采用陶瓷技术密封，在1000V(DC)下可实现高开关能力。ECK150/200/250直流接触器内置PWM省电器，保持功率为1.7W，线圈功耗低，密封可靠性高，辅助触点可选。这些接触器符合IEC60947-4-1中的DC-1使用类别。典型的应用包括直流充电站、电动汽车、agv、电动叉车、能源存储系统和光伏逆变器。

特性

采用陶瓷技术密封
内置省煤器，保持功率1.7W
高达1000V(直流)开关电压
密封可靠性高
电气耐久性能高
低线圈功耗
体积小，节省空间
智能监控主要联系人状态

辅助接触版本可用
符合IEC60947-4-1中的DC-1使用类别
批准:

CCC: 2022960304002220
CE: 724 - 00004
UL: E82292

规范

电气:

300A, 1000V(DC)，连续携带
250A, 450V(DC)， 6000循环
250A, 800V(DC)， 1000循环
200A, 1000V(DC)， 1000循环
250A, 1000V(DC)， 400循环
200A, 450V(DC)， 6000循环
200A, 1000V(DC)， 1000循环
150A, 450V(DC)， 6000循环
150A, 1000V(DC)， 1000循环
ECK150:
ECK200:
ECK250:

机械:

底部安装法兰盖
引线长度可定制选择
80.4mm x 52.8mm x 73mm尺寸

应用程序

直流充电站
电动汽车
自主移动小车

电动叉车
储能系统
光伏逆变器
