Maxim MAX15106xEVKIT稳压器评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-08

摘要： 帮助评估MAX15106A/MAX15106B/MAX15106C高效6A降压稳压器。

Maxim集成稳压器MAX15106xEVKIT评估套件提供了一个经过验证的设计，以评估MAX15106A/MAX15106B/MAX15106C高效，6A，降压稳压器，集成开关在20凸片级封装(WLP)。评估套件在2.7V至5.5V输入电源的负载电流最高达6A时，预设为1.5V输出。Maxim集成MAX15106A/MAX15106B/MAX15106C具有1MHz固定开关频率，允许评估套件实现全陶瓷电容器设计和快速瞬态响应。

特性

操作从2.7V到5.5V输入电源
全陶瓷电容器设计
0.9MHz, 1MHz, 1.1MHz开关频率
输出电压范围

0.6V至0.94 x V(IN)(强制PWM)
使能输入/电源-输出良好
经过验证的PCB布局
完全组装和测试

必需的设备

MAX15106AEVKIT, MAX15106BEVKIT，或MAX15106CEVKIT评估套件
5V、5A直流电源

能下沉6A的载荷
数字电压表

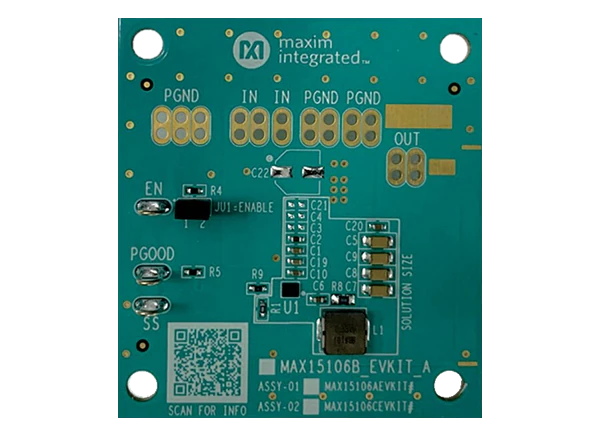

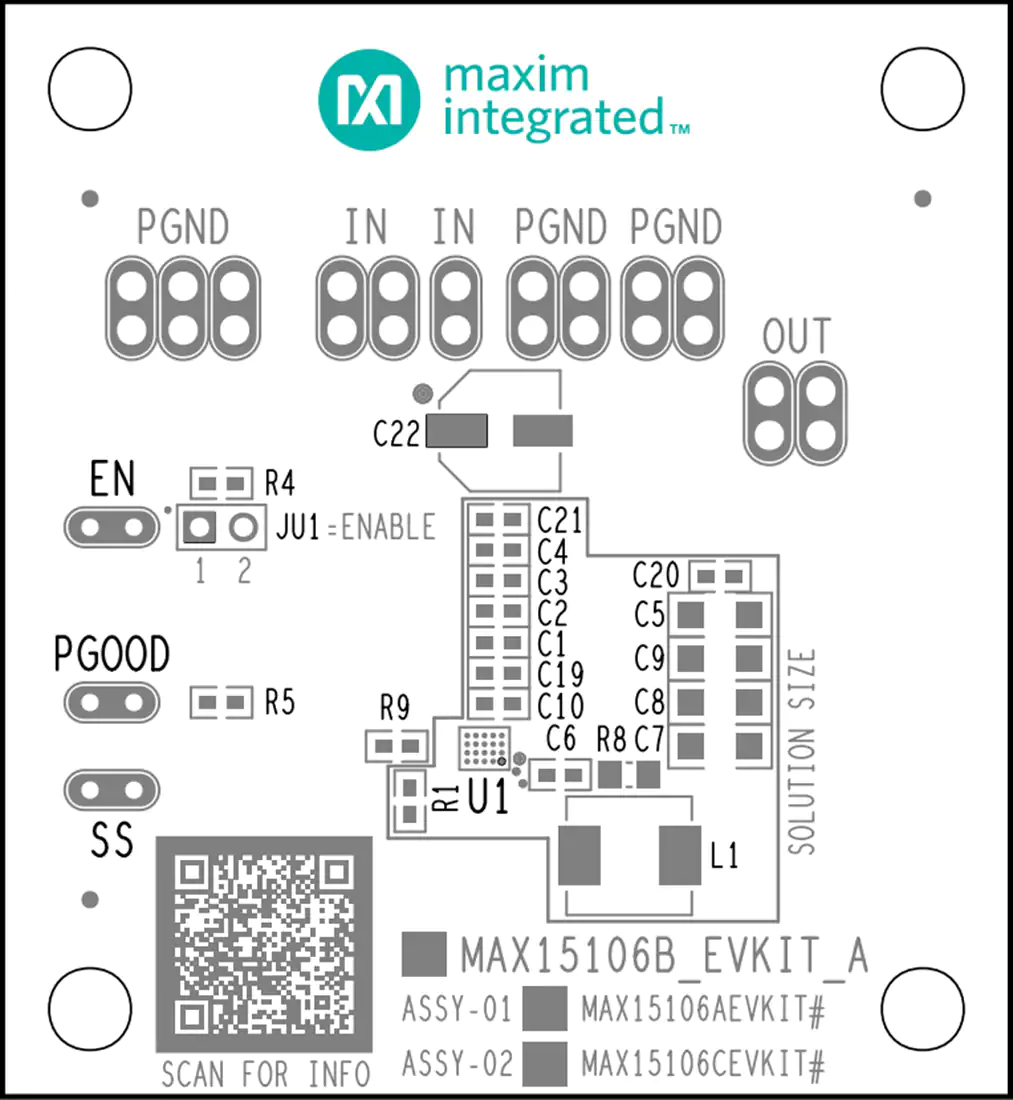

板布局
