摘要： LMK5B33414的设备评估、合规测试和系统原型设计平台。

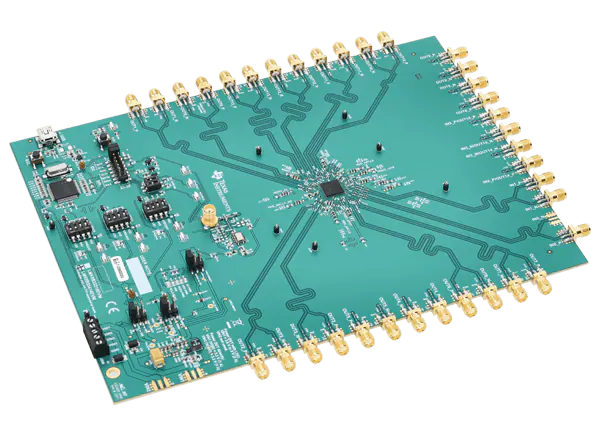

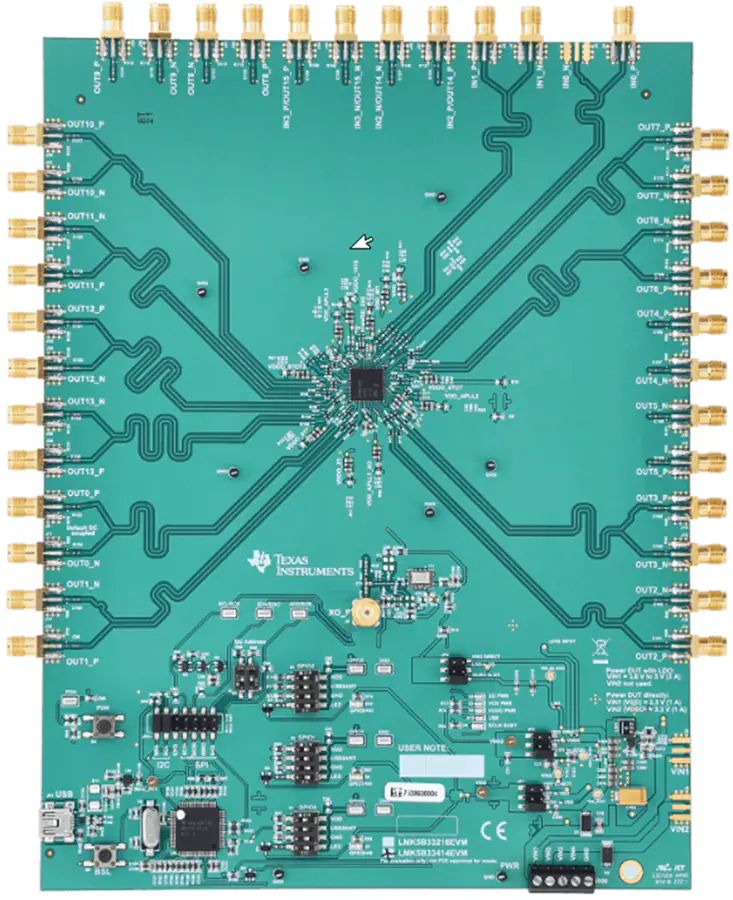

德州仪器LMK5B33414EVM时钟发生器和合成器评估模块(EVM)是LMK5B33414网络时钟发生器和同步器的设备评估、合规性测试和系统原型设计平台。
LMK5B33414集成了三个模拟锁相环(apll)和三个数字锁相环(dpll)，具有可编程环路带宽。评估模块包括超小型版本A (SMA)连接器，用于时钟输入，振荡器输入和时钟输出，以连接设备与50欧姆测试设备。板载温度补偿晶体振荡器(TCXO)允许LMK5B33414在自由运行、锁定或暂停运行模式下进行评估。
德州仪器LMK5B33414EVM可以通过板载USB微控制器(MCU)接口，使用带有TI时钟和合成器(TICS) pro软件(TICSPRO-SW)的PC进行配置。TICSPRO-SW可以用来编程LMK5B33414寄存器。
三个具有可编程带宽的dpll和三个用于灵活时钟生成的分数阶apll
四个参考输入DPLL支持无命中切换和保持
14个输出时钟-由体声波(BAW)驱动的输出，具有低于50fs均方根(RMS)相位抖动(12kHz至20MHz)
灵活的振荡器源-板载TCXO或其他晶体振荡器(XO)、温度补偿晶体振荡器(TCXO)、烤箱控制晶体振荡器(OCXO)或外部SMA输入选项的几个足迹之一
用于自定义启动时钟配置的片上电可擦可编程只读存储器(EEPROM)
LMK5B3414EVM评估模块
3英尺最小usb线
