Qorvo QPF4658 Wi-Fi 6E前端模块的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-08

摘要： 为Wi-Fi 6和6E (802.11ax)系统设计的集成前端模块(FEM)。

Qorvo QPF4658 Wi-Fi 6E前端模块是一款集成前端模块(FEM)，专为Wi-Fi 6和6E (802.11ax)系统设计。紧凑的外形因素和集成匹配最大限度地减少了应用程序的布局面积。性能重点是优化PA的5V电源电压，节省功耗，同时保持最高线性输出功率和领先的吞吐量。这种优化是在UNII5-8(5.9至7.1GHz)的所有信道中实现宽带宽操作的。

集成模级滤波的第二和第三次谐波和2.4GHz抑制DBDC操作包括在内。耦合器与射频输出和宽范围，恒定斜率电压对数功率探测器提供应用反馈。Qorvo QPF4658集成了一个6-7GHz功率放大器(PA)，单极双抛开关(SP2T)和可旁路低噪声放大器(LNA)到一个单一的器件。

特性

5935 - 7125MHz
P(OUT) = +17dBm MCS11 HE160 -43dB动态EVM
P(OUT) = +19dBm MCS11 HE80 -43dB动态EVM
P(OUT) = +23dBm MCS11 HE80 -35dB动态EVM
P(OUT) = +27dBm MCS0 HE20光谱掩模符合性
优化的+5V操作

31dB Tx增益
1.9dB噪声值
14.5dB Rx增益和7.5dB旁路损耗
25dB 2.4GHz Rx路径抑制
集成射频和直流对数功率探测器

应用程序

访问点
无线路由器
住宅网关

客户预置设备
物联网

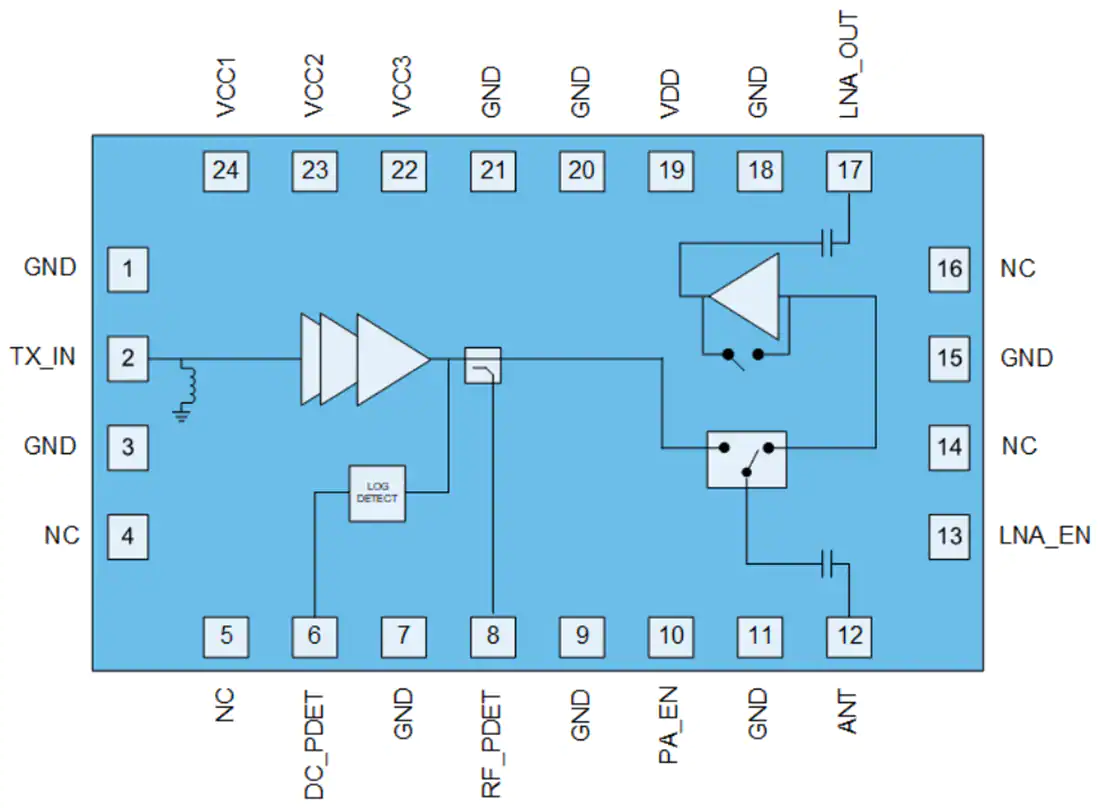

功能框图
