Maxim集成MAX22193四路工业数字输入的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-14

摘要： 将四个24V工业数字输入转换为四个cmos逻辑兼容的并行输出。

Maxim集成MAX22193四路工业数字输入将四个24V工业数字输入转换为四个cmos逻辑兼容的并行输出。对于所有四个通道，从输入到输出的最大传播延迟都小于300ns。与传统电阻式输入相比，每个数字输入上的限流器显著降低了功耗。这些电流限制器的准确性最大限度地降低了功耗，同时确保符合IEC 61131-2标准。

特性

高速工业数字输入

最大传播延迟300ns
40ns最大通道间倾斜
并行输出同时信号传递

高度集成减少了BOM和空间

直接从现场供电(7V至65V)
兼容3.3V或5V逻辑
4mm x 4mm, 20-TQFN包装

低功耗、低散热

1.2mA(最大)静态电流与3.3V电源
精确的输入电流限制器
无能耗场边LED驱动器

具有内置诊断的容错功能

集成的现场供应监控
集成超温监控器
电流设置电阻监控器

可配置性支持广泛的应用程序

可配置IEC 61131-2类型1,2,3输入
输入电流限制从1.18mA到7.01mA

工业环境的健壮设计

±2kV浪涌耐受性使用470欧姆电阻(min)
±8kV接触ESD和±15kV气隙ESD使用470欧姆电阻(min)
环境工作温度-40℃~ +125℃

应用程序

可编程逻辑控制器(PLC)
分布式控制系统(DCS)
电机控制

工业自动化
过程自动化

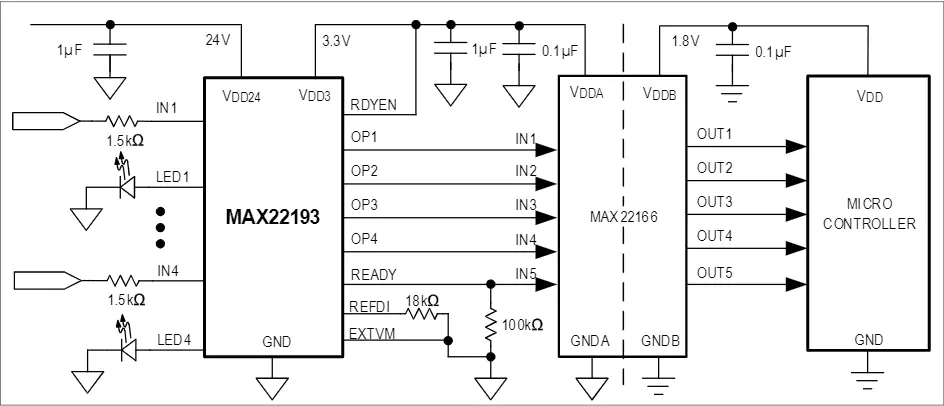

框图
