INFINEON TECHNOLOGIES EVAL M1 IM323

Infineon Technologies EVAL-M1-IM323评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-15

摘要： 开发用于支持用户使用IM323设计三相电机驱动应用。

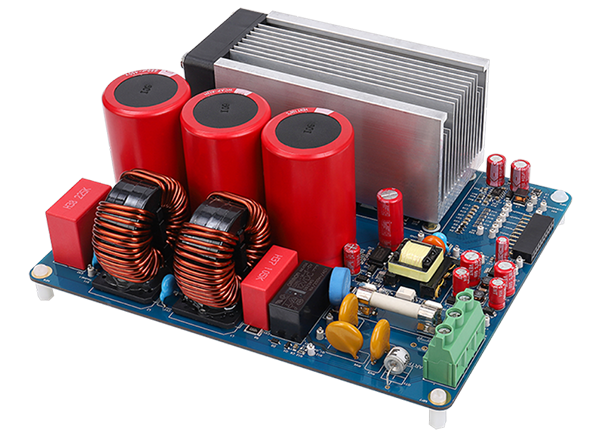

英飞凌科技EVAL-M1-IM323评估板是为支持用户设计使用IM323的三相电机驱动应用而开发的。IM323 CIPOS 微型三相逆变器模块提供了高功率密度的变速电机驱动。

英飞凌EVAL-M1-IM323是iMOTION 模块化应用程序设计工具包(MADK)的一部分。当与20针接口连接器控制板相结合时，EVAL-M1-IM323展示了英飞凌CIPOS智能功率模块(IPM)和用于永磁电机驱动器的先进运动控制发动机(MCE 2.0)技术。

特性

165V(AC) ~ 265V(AC)输入电压
165V(AC)时最大12A输入电流
电机在220V(AC)下最大输出功率1500W
用于电路保护的涌流限制器
机载EMI滤波器，通过EMI标准EN55032
辅助电源有15V、3.3V

过流硬件保护和过温保护
直流链路电压传感
热敏电阻输出
PCB尺寸为180mm x 140mm，两层1oz。铜
通过无铅认证

应用程序

罩的粉丝
电机控制与驱动
住宅空调电机、系统控制与监控

住宅热泵
洗衣机和烘干机电机控制-更安静的系统
