摘要： 全集成三速(10BASE-T/100BASE-TX/1000BASE-T)以太网物理层收发器。
Microchip Technology LAN8831 GMII/MII/RGMII千兆以太网收发器是完全集成的三速(10BASE-T/100BASE-TX/1000BASE-T)以太网物理层收发器。该设备设计用于在标准CAT-5、CAT-5e和CAT-6非屏蔽双绞线(UTP)电缆上传输和接收数据。

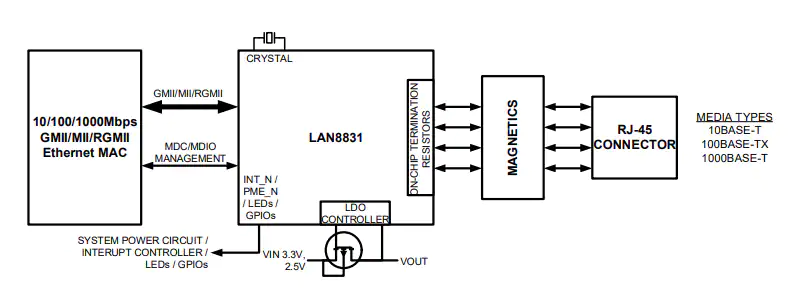

Microchip LAN8831千兆以太网收发器提供行业标准的GMII/MII(千兆媒体独立接口/媒体独立接口)，用于千兆以太网处理器和交换机中的GMII/MII mac的接触，以1000Mbps或10/100Mbps的速度进行数据传输。此外，还提供了可选的RGMII(减少千兆媒体独立接口)模式，使LAN8831能够交付额外的gpio。
LAN8831简化了电路板布局，通过为四个差动对实现片上终止电阻并集成LDO控制器来驱动低成本的MOSFET来提供核心电压，从而降低了电路板成本。LAN8831具有诊断功能，可在生产测试和产品部署中促进系统启动和调试。

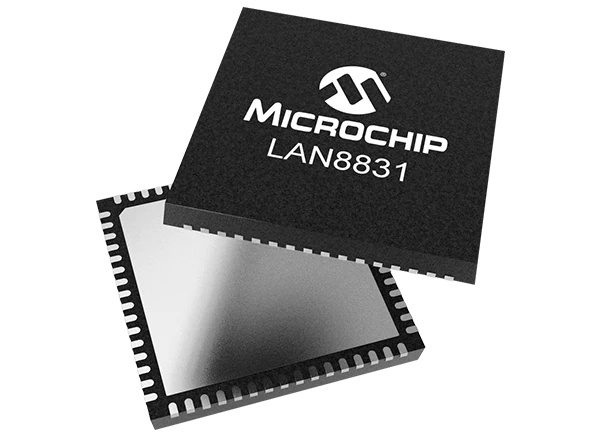

LAN8831采用64针、符合rohs标准的VQFN封装。
单片10/100/1000Mbps以太网收发器适用于IEEE 802.3应用
GMII/MII标准接口，支持3.3V/2.5V/1.8V容限I/ o
RGMII具有3.3V/2.5V/1.8V的耐受I/ o
根据RGMII 2.0版本，RGMII计时支持片上延迟，具有外部延迟的编程选项，并对TX和RX计时路径进行调整/修正
自动协商，自动选择最高连接速度(10/100/1000Mbps)和双工(半/全)
差动对的片上终止电阻
片上LDO控制器支持单个3.3V电源操作
巨型帧支持高达16KB
125MHz参考时钟输出
能源检测断电模式，减少电力消耗时，电缆不连接
节能以太网(EEE)支持低功耗空闲(LPI)模式和时钟停止100BASE-TX/1000BASE-T和10BASE-Te选项的传输振幅降低
支持lan唤醒(WOL)，具有健壮的自定义数据包检测
可编程的LED输出链接，活动，和速度
基于LinkMD tdr的电缆诊断，以识别故障的铜电缆
信号质量指示
参数化NAND树支持故障检测
芯片I/ o和单板之间
用于诊断的环回模式
自动MDI/MDI- x交叉检测和纠正对交换在所有速度的操作
自动检测和纠正对交换，对倾斜，对极性MDC/MDIO管理接口PHY寄存器配置
中断引脚选项
下电和省电模式
操作电压
核心(VDD, VDDAL, VDDAL_PLL)
3.3V、2.5V、1.8V VDDI /O (VDDIO)
3.3V或2.5V收发器(VDDAH)
可在商业(0°C至+70°C)和扩展工业(-40°C至+105°C)温度范围内使用
64针VQFN (8mm × 8mm)封装
工业控制
激光/网络打印机
网络附加存储(NAS)
网络服务器
宽带网关
千兆SOHO/SMB路由器
IPTV
IP机顶盒
游戏机
IP相机
三重播放(数据、语音、视频)媒体中心
媒体转换器
