摘要： 设计用于评估ADRF514开关ic的特性和性能。

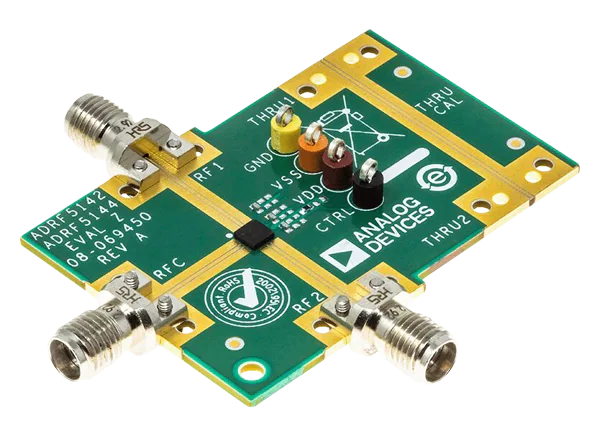

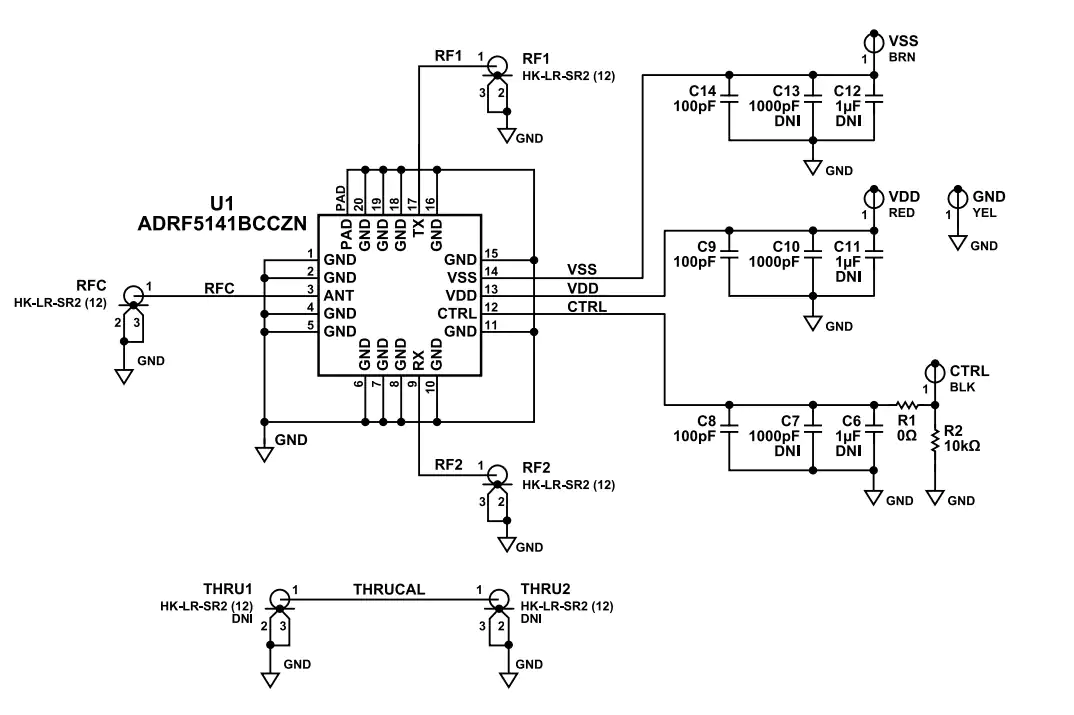

Analog Devices Inc.ADRF5141评估板是由ADRF5141和应用电路组装而成的连接板。这个评估板提供了一个简单的连接到测试设备。该评估板的所有组件都安装在主侧，使其简单和低密度。ADRF5141-EVALZ在8层印刷电路板(PCB)上使用射频电路设计技术，其总板厚度约为62mil (1.5748mm)。该评估板具有两个电源输入，一个控制输入和一个接地。ADRF5141-EVALZ带有连接在底部的支撑板，确保最大的散热，并在大功率评估期间降低板上的热上升。
全功能的ADRF5141评估板

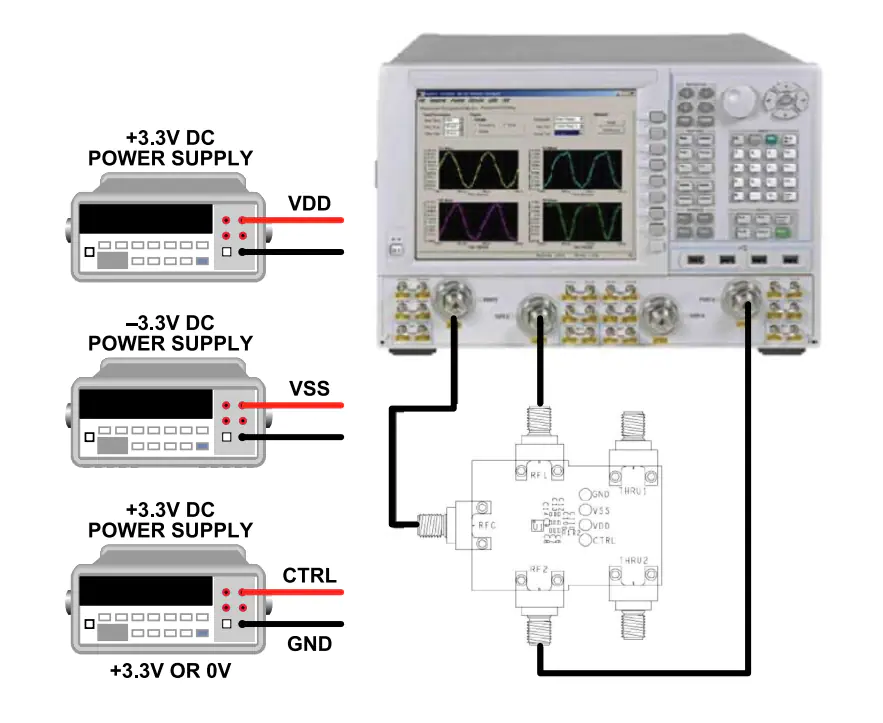

与测试设备连接简单
通过线校准
边缘安装，2.92毫米射频输入和输出连接器

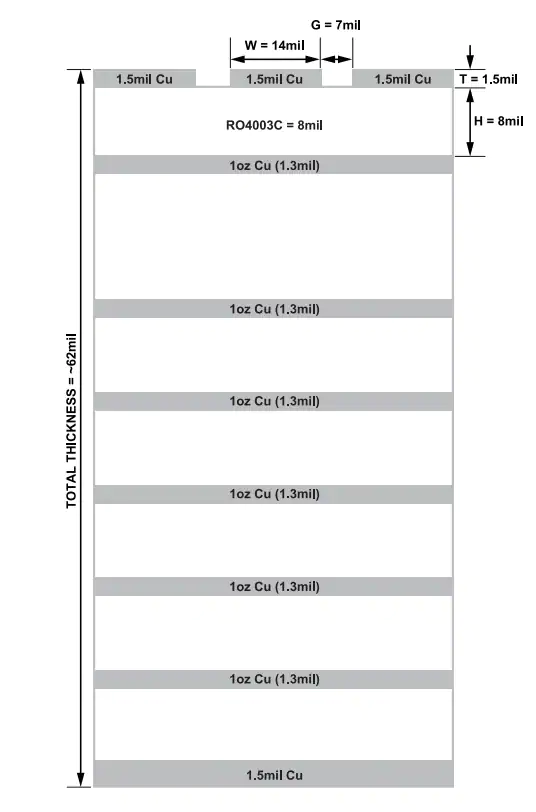

8层印刷电路板(PCB)
8mil (0.2032mm)罗杰斯4003C介电材料
62mil (1.5748mm)总板厚度
50欧姆阻抗
