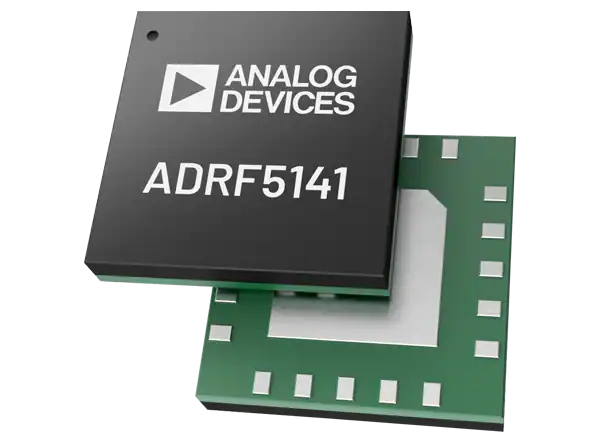

Analog Devices Inc.ADRF5141大功率收发开关ic的介绍、特性、及应用

来源:HQBUY 发布时间:2022-12-29

摘要: 大功率发射和接收开关ic,在接收路径上集成了功率限制器。


Analog Devices Inc.ADRF5141大功率发射和接收开关ic是采用硅工艺制造的50欧姆反射SPDT开关ic。这些开关ic用于发送和接收应用,在接收路径上集成了功率限制器。ADRF5141开关ic的工作频率范围为6GHz至12GHz。这些大功率开关ic在3.3V的正电源上消耗13μA的低电流,在-3.3V的负电源上消耗360μA的低电流。ADRF5141开关ic采用互补金属氧化物半导体(CMOS) /低压晶体管对晶体管逻辑(LVTTL)兼容控制。这些开关ic不需要额外的驱动电路,使其成为氮化镓(GaN)和基于PIN二极管的开关的可行替代品。

ADRF5141开关ic具有50ns的快速切换时间和小于10ns的快速响应和恢复时间。这些开关ic采用20引脚,3.0mm x 3.0mm,陆地电网阵列(LGA)封装。ADRF5141大功率开关ic符合RoHS标准,工作温度范围为-40°C至105°C。典型的应用包括电子战、卫星通信和雷达。


特性

  • 大功率发射和接收开关,接收路径上集成了功率限制器

  • 频率范围6GHz ~ 12GHz

  • 反光50欧姆设计

  • 双电源,无低频杂散

  • 插入损耗低:

    • 1.4dB在8GHz至11GHz频率范围内

    • 0.9dB在8GHz至11GHz频率范围内

    • TX到ANT:

    • ANT致RX:

  • 高隔离:

    • 当TX选择时,典型的TX到RX的55dB

  • 大功率处理(T(CASE) = 50°C)

    • 脉冲40dBm,在15%时大于100ns脉宽
      工作周期

    • 脉冲40dBm,大于100ns脉宽时,占空15%
      周期

    • TX输入:

    • 在ANT的输入:

  • 高线性度:

    • 41dBm输入P0.1dB在TX臂

  • CMOS-/ lvttl兼容的正控制接口

  • 引脚兼容ADRF5144


规范

  • 绝对最大评级:

    • -0.3V至3.6V正电源电压(V(DD))范围

    • -3.6V至0.3V负供电电压(V(SS))范围

    • 结温135°C

    • 260°C回流温度

  • 20引线,3mm x 3mm LGA封装

  • 50ns快速切换时间

  • 小于10ns的快速响应和恢复时间

  • 17dBm RX平漏

  • -40℃~ 105℃工作温度范围


应用程序

  • x波段通信和雷达

  • 电子战

  • 卫星通信

  • GaN和PIN二极管替换

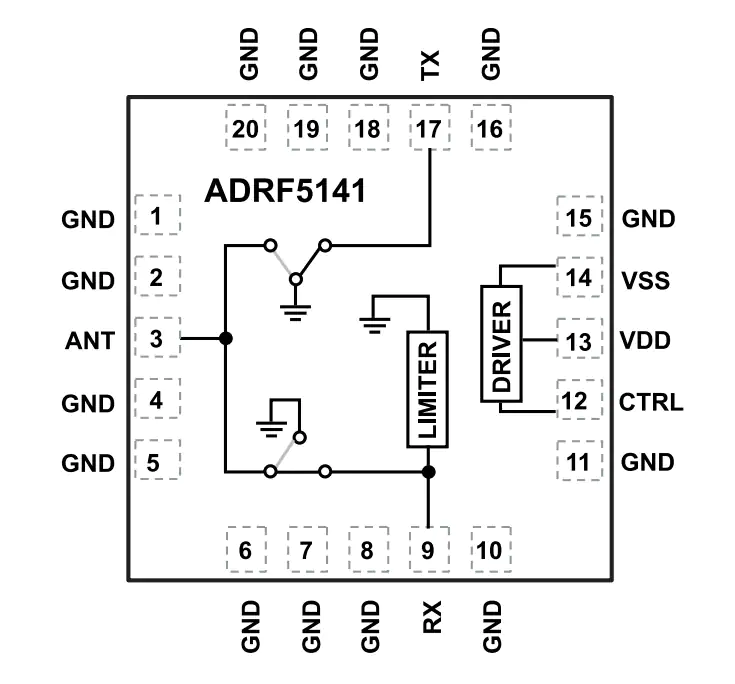

功能框图

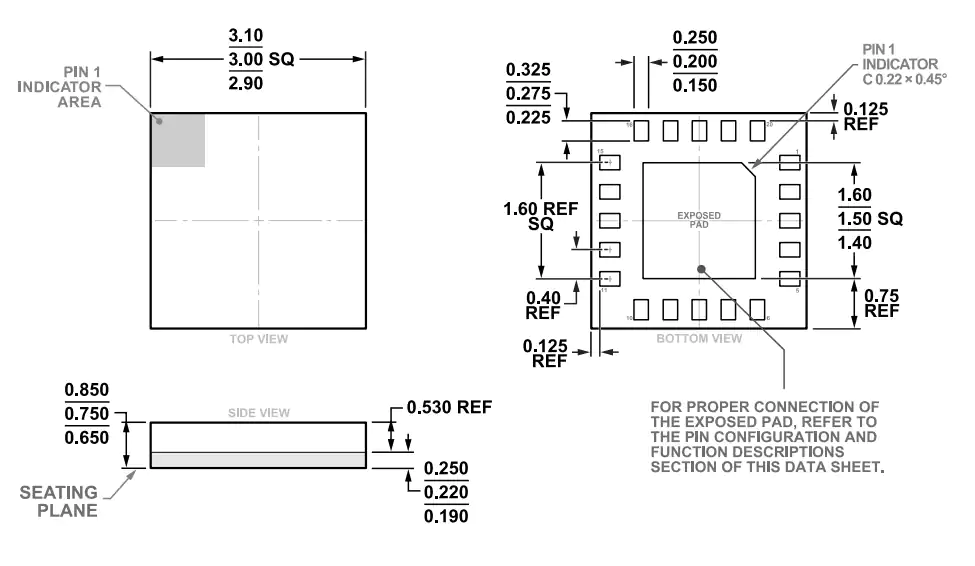

尺寸图(mm)

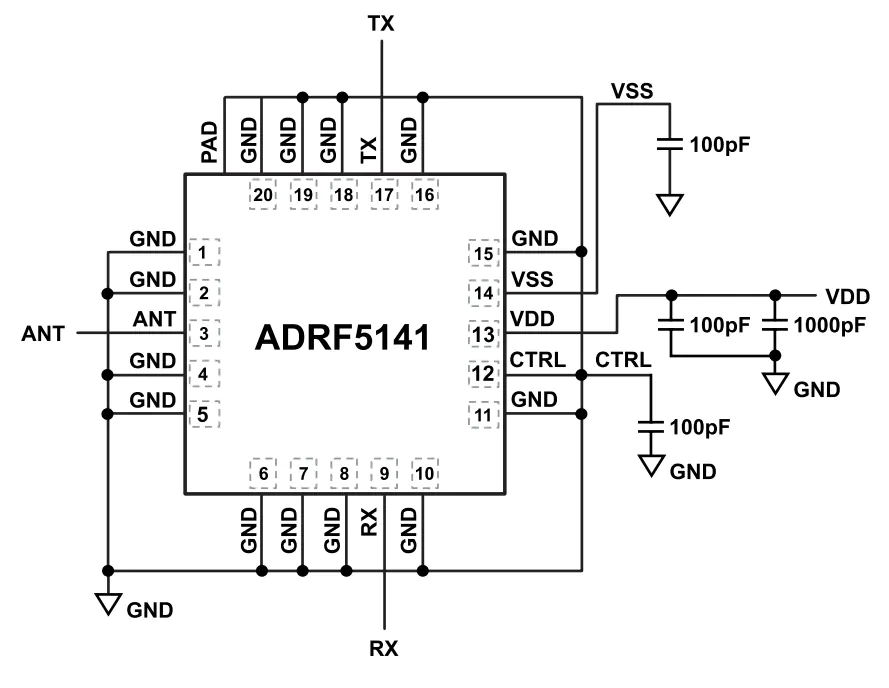

原理图
